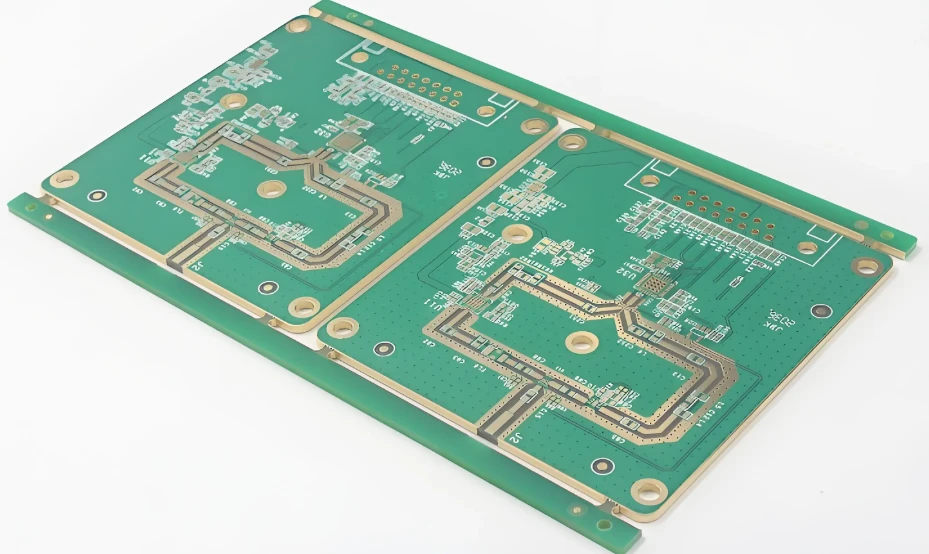

Yon tablo 6 kouch, si sèlman kouch anwo ak dezyèm kouri RF, Lè sa a, sèlman itilize RO4350B ant de kouch sa yo, epi sèvi ak segondè Tg fr4 pou 4 kouch ki rete yo. Li se yon nimewo reyalis diminye pri materyèl jeneral tablo a pa 30% a 60%.
Seri Rogers RO4000 se tablo nwayo frekans segondè ki pi souvan itilize pou konpresyon melanje, ak yon Dk ki estab nan 3.48 ± 0.05 ak yon faktè pèt apeprè 0.0037@10GHz Li se yon sèl lòd nan grandè pi ba pase fr4.
Kòm yon kontwòl, FR-4 se yon materyèl konpoze de twal vèr ak résine epoksidik, ak yon Dk sòti nan 4.2 a 4.8 ak drifting ak frekans, tanperati, ak imidite, ak yon Df kòm yon wo 0.018 a 0.025. Avantaj li se sèlman de mo: bon mache. Li se konplètman ase pou sikui dijital, ekipman pou pouvwa, ak simulation ba-frekans; Sèvi ak li pou lyen RF nivo GHz ka vin anbouteyaj an tèm de pèt ensèsyon ak estabilite enpedans.
Fòm debaz konplo sa a se pile de yo ansanm epi peze yo ansanm nan yon sèl fwa:
Prensip kle: Premye distenge ant "presyon melanje" ak "presyon difisil melanje"
Sa a se basen vèsan ki detèmine siksè oswa echèk nan yon pwojè, ak anpil ka aksidan machin yo akòz pa distenge etap sa a.
Kalite konpresyon melanje (rekòmande)
Modèl reprezantan: RO4350B, RO4003C, RO4835 ak lòt RO4000 / RO3000 idrokarbone seri ranpli seramik.
Sistèm résine a gen yon bon afinite ak FR-4, ak yon Z-aks CTE nan apeprè 30-46 ppm / degre, ak alimèt byen ak papye kwiv. Tg li yo se kòm yon wo anviwon 280 degre, epi li fèt pou melanje ak FR-4.
Chèn ekipman an gen matirite, e gen anpil faktori plak domestik ki ka fè yon sèl -moulaj konpresyon, ak pri jeni kontwole.
Li difisil pou melanje kalite konpresyon (itilize ak prekosyon)
Modèl reprezantan: RT/duroid 5880, RO3003 ak lòt materyèl PTFE.
Enèji sifas la se sèlman 18-20 mN/m, ak adezyon an ak papye kwiv ak mwayen se ekstrèmman pòv. San yo pa deklanchman plasma alavans, delaminasyon espere; Z-aks CTE a se osi wo ke 200 ~ 300 ppm / degre, ak anplitid la dezakò ak FR-4 double.
Si li nesesè pou itilize li, RO4350B bezwen ajoute kòm yon kouch tranzisyon sou tou de bò PTFE pou rale distribisyon Z-direksyon CTE nan yon koub gradyèl - ak twòp pwosesis, depans materyèl sove yo ka ranpli tounen pa frè pwosesis.
4, Depans yo nan presyon melanje (kat gwo risk)
Mete de materyèl ki gen pèsonalite anpil diferan ansanm, pwoblèm nan konsantre sou kat domèn:
Delaminasyon entèlayer ak anpoul (ki pi letal la): dezakò CTE se kòz rasin lan. Z-aks CTE estanda fr4 se anviwon 50-70 ppm/degre, ak RO4000 se anviwon 30-46 ppm/degre. Lè pik la soude reflow se 245-260 degre, diferans lan nan ekspansyon ant de la ka rive jwenn dè dizèn de mikromèt. Nan tès aktyèl la, pousantaj delaminasyon plak presyon melanje ki pa optimize ka rive nan 12% apre monte bisiklèt tèmik nan -40 degre ~ 85 degre. Pi gwo twou san fon an se itilize dra òdinè fr4 semi geri (tankou 1080) pou retire kouch Rogers, ki se yon gwo ensidans aksidan delaminasyon.
Twòp deformation: Plastifye Asymetrik ap jenere estrès rezidyèl apre refwadisman konpresyon, ak deformation koube a ka rive nan 1.2-2.5 mm / m. Ka twò grav yo ka gen ladan pòv SMT asye may adezyon ak enstalasyon moniman BGA, pandan y ap ka grav ka lakòz ka zo kase jwenti soude. Warpage plak la presyon melanje jeneralman oblije kontwole nan 0.5% (BGA sèn dans), ak estanda ki lach la se 0.75% (al gade nan IPC-6012).
Enpedans konpanse: Dk nan RO4350B se sou 3.48, ak fr4 se sou 4.2 ~ 4.8. Si liy siyal frekans segondè a travèse kouch dyelèktrik la, etap enpedans ap fèt - lè liy mikrostrip mezire a travèse soti nan kouch fr4 rive nan kouch RO4350B, yon pik transitwa +7 Ω pral pwodwi nan etap la, ak bon jan kalite siyal la pral deteryore sevè.
Krak nan kòb kwiv mete pò: estrikti presyon melanje a repete sibi estrès konpresiv tansyon pandan monte bisiklèt tèmik, ki konsantre nan koòdone ki genyen ant kouch kwiv la sou miray la pò ak substra a. Apre ekspoze alontèm -, kòb kwiv mete pò a (anjeneral 20-25 μ m) gen tandans fè microcracks nan mitan miray pò a, finalman mennen nan yon kous louvri.
