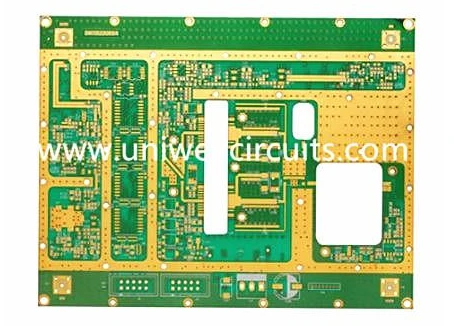

1, egzijans estrikti anpile: Rogers tablo pa ka itilize estrikti "òdinè kat kouch tablo".
Sa a se egzijans debaz la ki distenge konsepsyon enpedans tablo frekans segondè Rogers soti nan tablo òdinè:
Òdinè kat kouch tablo a se yon tablo debaz ak 2/3 kouch, ak PP (semi geri fèy) bourade leve, li desann pou kontwole enpedans ekstèn lan. Sepandan, PP gen epesè enstab ak koule adezif inegal pandan ranpli konpresyon, sa ki ka lakòz flote enpedans nan kouch ekstèn lan epi li pa apwopriye pou tablo frekans segondè Rogers.
Apwòch ki kòrèk la se adopte yon "estrikti tablo debaz doub": se sa ki, mwayen referans pou liy enpedans deyò a bay nan tablo debaz la, paske epesè nan mwayen an nan mitan an nan tablo debaz la se ki estab ak kontwole, sa ki ka asire estabilite nan siyal la liy enpedans ekstèn.
Epesè tablo nwayo a ak epesè mwayen entèmedyè a ka ajiste, men lajè liy enpedans / espas liy yo dwe ajiste ansanm ak pil la, epi yo pa ka chanje san yo pa chanje lajè liy lan.
De egzanp komen nan Rogers gwo -frekans tablo enpedans anpile (pran RO4350B, Dk=3.48 kòm yon egzanp):
Tou de tablo an doub-bò ak kouch anwo ak anba yo gen liy siyal: L1/L2 ak L3/L4 chak sèvi ak yon tablo debaz RO4350B 0.254mm, ak mitan an plen ak 0.1+0.73+0.1mm mwayen.
Se sèlman kouch anwo a (oswa anba) ki gen liy siyal: yo itilize yon RO4350B 0.254mm pou kouch siyal L1/L2 adjasan, ak 0.1+0.73+0.1mm ranpli nan mitan an, ak 0.23mm fr4 yo itilize pou L3/L4 sou lòt bò a.
Konsepsyon presyon melanje: Sèlman itilize Rogers pou kouch kle yo ki pote siyal gwo -frekans/wo-vitès, epi sèvi ak fr4 pou kouch pouvwa a, fòmasyon, ak kouch vitès ki ba-, balanse pèfòmans ak pri (pri Rogers se apeprè 5-10 fwa sa a nan FR-4). Lè melanje, anpile a ta dwe asire ke kouch nan wo-frekans se adjasan a avyon an referans konplè.
2, Kalkil Enpedans ak Kondisyon Simulation
Li dwe kalkile ak zouti pwofesyonèl epi yo pa ka estime dapre eksperyans: kalkilatris enpedans mikwo ond MWI (Microwave Impedance Calculator) ofisyèl Rogers la gen yon modèl paramèt materyèl egzat ki te entegre-nan (ki gen ladan done sou Dk chanje ak frekans); manifaktirè pcb ak konsèpteur yo souvan itilize Polar SI9000/SI8000.
Kalkil la ta dwe itilize "manifakti a mezire / pakèt valè Dk" pou kalibre modèl la: byenke Dk fluctuation nan diferan pakèt nan menm modèl la piti (faktori Rogers fluctuation mwens pase oswa egal a ± 0.05), enpedans drift ap toujou rive nan frekans segondè. Pratik pwofesyonèl la se korije kalkil la ki baze sou valè Dk mezire chak pakèt.
Seleksyon modèl: Gen diferans enpòtan nan enpedans modèl ant gid ond coplanar, liy microstrip, ak liy teren (menm/diferan medya) - anba menm lajè liy lan, enpedans nan liy microstrip se nòmalman 10% a 15% pi wo pase sa yo ki nan liy teren (liy microstrip gen medya lè ak pi ba Dk). Chwazi move modèl la pral lakòz kalkil konplètman kòrèk.
Enkòpore tolerans nan konsepsyon an: Pwodiksyon konsepsyon an ta dwe bay seri "lajè liy ± tolerans → fluctuation enpedans" epi kite yon maj, olye ke jis bay yon valè ideyal.
3, kondisyon konsepsyon fil elektrik
Plan tè referans konplè: Kouch siyal segondè -frekans lan dwe gen yon plan tè kontinyèl kòm referans. Li entèdi pou fouye tranche oswa koupe avyon an tè ak fil elektrik anba a aparèy frekans segondè, otreman pral gen yon chanjman toudenkou nan enpedans lokal yo.
Pè diferansye: Longè egal-ego ak fil elektrik ekidistan (diferans longè jeneralman kontwole nan 5ml), diferans S la dirèkteman detèmine enpedans diferans - lè espas la pi piti pase lajè liy lan, kouple siyifikativman amelyore, ak enpedans diferans siyifikativman pi ba pase de fwa enpedans sèl la te fini.
Atravè twou tretman: Atravè twou ka domaje enpedans lokal, kidonk li se konseye pou fè egzèsis kòm kèk ke posib. Twou avèg antere yo ta dwe priyorite pou chemen RF a, epi si sa nesesè, yo ta dwe itilize perçage tounen pou retire souch pou diminye refleksyon.
Izolasyon: Liy frekans segondè yo ta dwe kenbe nan yon distans ase soti nan ekipman pou pouvwa a ak liy analòg (jeneralman pi gwo pase oswa egal a 3 fwa lajè liy lan), epi si sa nesesè, yo ta dwe ajoute yon tè atravè miray (Via Fence) pou siprime diafonia.
7, Kondisyon pou kowòdinasyon enpedans nan pwosesis fabrikasyon (yo dwe konsidere pandan konsepsyon)
Tolerans yo bay nan konsepsyon an finalman depann sou aplikasyon an pwosesis. Lè w ap chwazi tablo ak ekri spesifikasyon, kapasite sa yo ta dwe aliyen:
Tolerans lajè liy: Tablo frekans segondè -la bezwen mwens pase oswa egal a ± 0.015mm (apeprè ± 0.6mil) epi li mande pou ekspoze dirèk ekri lazè LDI; Kondisyon yo pou pi gwo pase oswa egal a 10GHz senaryo yo pi sevè.
Inifòmite nan epesè dyelèktrik: IPC-6018C mande pou yon tolerans pi bon pase ± 10%, ak devyasyon nan epesè dyelèktrik pou chak kouch plywood Rogers yo ta dwe kontwole nan ± 0.01mm.
Konsistans pakèt Dk: Chwazi menm pakèt ankadreman pou evite fluctuations Dk.
Tès: TDR enpedans tès (IPC-TM{-650 2.5.5.7, tès ogmantasyon tan mwens pase oswa egal a 35ps) ta dwe fèt anvan ou kite faktori a. Fen segondè mande pou 100% enspeksyon konplè ak rapò tès enpedans tache. Lyen RF kle yo ta dwe verifye pou pèt ensèsyon/pèt retounen lè l sèvi avèk VNA.
8, Korespondans ki genyen ant seleksyon tablo ak frekans
Premis nan konsepsyon enpedans se chwazi tablo a dwat, ki ka byen vit lokalize dapre frekans:
Mwens pase oswa egal a 1GHz: Konvansyonèl FR-4 ase (Dk ≈ 4.2);
1-10GHz: Mwayen ak segondè tablo frekans (tankou RO4350B, RO4003C);
Pi gran pase oswa egal a 10GHz/milimèt vag (77GHz rada): tablo segondè frekans (RO3003, RT/duroid 5880, ak lòt materyèl ultra-pèt ki ba) dwe itilize.
