Ki diferans ki genyen ant RO4350B/RO4003C/RO3003?
Yon konklizyon fraz
RO4003C ak RO4350B se "frè" - tou de fè pati Rogers RO4000 seri e yo te fè nan résine idrokarbone ranfòse vèr ak ankadreman filler seramik. Yo ka trete lè l sèvi avèk liy pwodiksyon FR4 òdinè, ak diferans prensipal yo se si yo gen UL 94 V -0 sètifikasyon ignifuge flanm dife ak nivo nan mete ak chire; RO3003 se yon lòt espès - seramik plen plak PTFE, ak pèt dyelèktrik ki pi ba a ak kapasite vag milimèt, men tou, pi wo papòt la pwosesis ak pri.

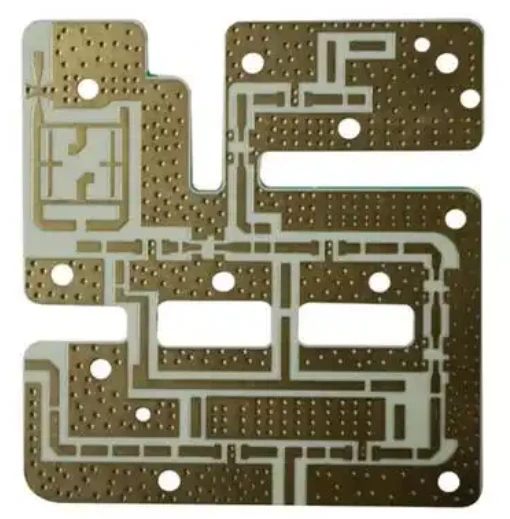

1, Ann premye gade nan 'background', kote rasin nan diferans lan manti
RO4003C fè pati seri RO4000, ak yon estrikti kabòn idwojèn résine ranfòse ak twal vèr ak filler seramik. Pwen vann li se "itilize processability nan twal epoksidik vè (FR4) reyalize pwopriyete elektrik tou pre PTFE" - san yo pa bezwen pou tretman twou espesyal, ekipman FR4 òdinè ka fè egzèsis twou, koule kwiv, etch, ak Plastifye. Yo itilize de kalite twal vèr, 1080 ak 1674.
RO4350B se tou yon vèr ranfòse idrokarbone / seramik tablo nan seri RO4000, men ak yon sistèm ignifuge flanm dife ajoute nan fòmil la ak jwenn sètifikasyon UL 94 V-0. Li pa konte sou ignifuge flanm dife ki baze sou brom pou ignifuge flanm dife. Li se menm sistèm pwosesis kòm RO4003C epi yo ka pwodwi sou menm liy pwodiksyon an.
RO3003 fè pati seri RO3000 e li se yon materyèl konpoze seramik plen PTFE (polytetrafluoroethylene). PTFE tèt li gen enèji sifas ki ba anpil, kidonk miray twou twou a dwe trete ak naftalèn sodyòm oswa aktivasyon plasma pou asire adezyon kòb kwiv mete, ki se rezon prensipal poukisa li pi difisil pou trete pase de anvan yo. Pèfòmans elektrik li yo trè estab sou yon ranje frekans lajè, ak reklamasyon ofisyèl ke li ka rive jiska 77 GHz.
3, kraze chak atik pou wè diferans yo
1. Dielectric konstan Dk: yon diferans apeprè 0.4 afekte dirèkteman lajè liy lan
RO3003 gen 3.00 ki pi ba a, pandan y ap RO4350B gen 3.48 ki pi wo a. Plis Dk la pi wo, se pi etwat fil elektrik la anba menm enpedans (kondiktif miniaturizasyon), men se pi gwo varyasyon nan longè elektrik la. Tout twa yo nan "ranje Dk ki ba" nan 3.0-3.5, kidonk ajisteman nan lajè liy pou anpil desen antèn lè chanje ant twa a pa ekzajere.
2. Pèt Df: Sa a se basen vèsan ki pi fondamantal
RO3003 is about 0.0010, RO4003C is 0.0027, and RO4350B is 0.0037- RO3003 is nearly four times lower than RO4350B. On a 10 cm microstrip line, this difference will be directly reflected as a multiplied difference in insertion loss; The higher the frequency (>10 GHz) ak liy lan pi long, se pi enpòtan diferans lan pa ka inyore. "C" nan non RO4003C pozisyone kòm yon vèsyon pèt ki ba epi li se klas Df ki pi ba nan seri RO4000 la.
3. Tanperati estabilite TCDk
RO3003 a -3 ppm / degre C trè ekselan, ak derive minim faz ak tanperati; RO4003C (+40) ak RO4350B (+50) se yon lòd de grandè pi wo. Se poutèt sa sèn tankou rada ak etalaj faz ki sansib nan konsistans faz yo gen tandans favorize plak PTFE.
4. Absòbsyon imidite
RO3003 gen pi ba pousantaj absòpsyon imidite (0.02-0.04%) ak pi bon estabilite alontèm pou antèn deyò; RO4000 seri Mwens pase oswa egal a 0.06%, ki se tou bon, men se pa bon jan sistèm PTFE.
5. Z-aks CTE ak PTH fyab
Z-aks CTE nan RO4350B se sèlman 32 ppm / degre C, ki se pi zanmitay nan mitan twa a pou plake nan twou. Anba monte bisiklèt gwo diferans tanperati, miray twou a gen mwens chans krak, ki se poukisa li lajman ki itilize nan anplifikatè pouvwa ak modil rada otomobil. RO4003C se 46 ppm / degre C.
6. Sètifikasyon ignifuge flanm dife (pi fasil neglije men ki pi afekte pwodiksyon an mas)
Se sèlman RO4350B ki gen UL 94 V-0. RO4003C se alojene-gratis ak brom, men li pa gen sètifikasyon V-0. Pou pwodwi ki mande pou sètifikasyon sekirite pou konsomatè ak itilizasyon endistriyèl, si tòl la dwe nan lis kòm V-0, Lè sa a, RO4003C yo pral dirèkteman elimine - sa a se "kou boutèy" ki pi komen nan seleksyon an. Remake byen ke anpil sous sou entènèt tou make RO4003C kòm V-0, ki se yon miskonsepsyon. Tanpri gade nan done ofisyèl yo pou presizyon.
7. Pwosesis ak Pri
RO4003C/RO4350B swiv pwosesis estanda FR4, ak pri kontwole ak tan livrezon kout; RO3003 mande pou PTFE pwosesis espesifik (aktivasyon miray pò, kontwòl pwofondè pi strik, ak kontwòl enpedans), sa ki lakòz pi sere sede ak pri, ak pri siyifikativman pi wo.
4, sijesyon seleksyon
Pou pase règleman sekirite / pwodiksyon an mas konsomatè / endistriyèl IoT / estasyon baz anplifikatè / rada otomobil (24 GHz) → RO4350B. Pwen depa default la se V-0, ak pi ba Z-aks CTE, chèn ekipman ki pi matirite, ak pi bon pri-efikasite.
Aerospace/Defans/High Q Filters/Long Transmisyon Liy/Konsidere chak 0.1 dB epi li pa mande pou V-0 → RO4003C. Pi ba pèt ak alojene-gratis, men pa konte sou sètifikasyon rezistan flanm dife li yo.
24/77 GHz milimèt vag rada/faz etalaj/satelit kominikasyon/mikwo ond filtre, pouswiv ultim pèt ki ba ak estabilite faz → RO3003. Plafon nan pèfòmans ki pi wo vini nan pri a nan pri ak difikilte pou pwosesis.
Teknik kontwòl pri: yo itilize souvan plak ibrid - segondè -frekans (tankou RO3003 oswa RO4350B) pou kouch RF a, epi FR4 yo itilize pou kouch dijital/pouvwa, balanse pèfòmans ak pri.
5, Yon kèk pièges fasil pou foule sou
Pa sèvi ak move Dk pou simulation: RO4003C simulation ta dwe itilize 3.55 (pa 3.38), ak RO3003 ta dwe itilize 3.16 (pa 3.00). Sèvi ak valè pwosesis pou kalkile enpedans, tablo a pral inevitableman devye.
Pa sipoze ke RO4003C ka pase V-0: Si sètifikasyon ignifuge flanm dife nesesè, chwazi RO4350B oswa RO4835.
RO3003 pa ka sèvi ak pwosesis FR4 òdinè a: miray twou a dwe sibi tretman deklanchman espesifik PTFE, otreman fòs la lyezon kòb kwiv mete nan twou a pral ensifizan, ak delaminasyon pral rive nan reflow soude.
Konduktivite tèmik RO3003 se sèlman 0.50 W/m · K, ki pi ba pase seri RO4000. Lè w ap desine yon gwo -anplifikatè pouvwa, li nesesè pou konsidere konsepsyon chalè dissipation separeman. Pa jis chwazi li baze sou pèt ki ba li yo.
