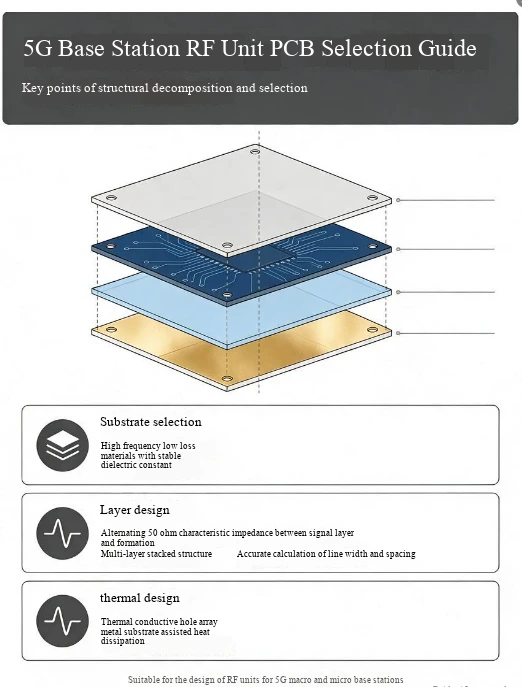

Inite RF yon estasyon baz 5G responsab pou fonksyon debaz transmèt, resevwa, ak anplifye siyal 5G yo. Anviwònman travay li bezwen fè fas ak defi tankou transmisyon siyal frekans segondè, gwo -chofaj pouvwa, ak kondisyon konplèks deyò (tankou fluctuations tanperati, chanjman imidite, entèferans elektwomayetik). Kòm "transmisyon transmisyon siyal la" ak "platfòm konpayi asirans eleman" nan inite RF a, seleksyon PCB dirèkteman afekte entegrite siyal la, efikasite dissipation chalè, ak fyab alontèm -inite RF la. Sa ki anba la yo dekri pwen seleksyon kle yo pou PCB inite RF estasyon baz 5G soti nan senk dimansyon debaz pou asire konpatibilite ak bezwen aplikasyon pratik.
1, Seleksyon substrate: bay priyorite asire segondè -pèfòmans transmisyon siyal frekans
Inite RF nan estasyon baz 5G bezwen transmèt yon gwo kantite siyal frekans segondè -, ak pwopriyete elektrik substra a dirèkteman detèmine pèt transmisyon siyal la ak estabilite. Lè w ap chwazi, yo ta dwe peye atansyon espesyal sou gwo -adaptabilite frekans substra a.
Malgre ke substra FR-4 òdinè yo gen pi ba pri, yo soufri gwo pèt siyal ak distòsyon nan senaryo frekans segondè -, sa ki fè li difisil pou satisfè egzijans inite 5G RF yo. Yo ta dwe bay priyorite nan chwazi substrats ki fèt espesyalman pou frekans segondè yo. Substra sa yo ka efektivman diminye pèt dyelèktrik la ak estabilite konstan dyelèktrik nan siyal wo-frekans pa optimize konpozisyon résine ak estrikti fib vè. Pèt dielectric ki ba ka diminye konsomasyon enèji nan siyal pandan transmisyon, asire ke fòs siyal satisfè estanda; Konstan dielectric ki estab ka evite fluctuations vitès transmisyon siyal ki te koze pa chanjman nan anviwònman an (tankou ogmantasyon tanperati), asire senkronizasyon ak presizyon nan siyal 5G.
Pandan se tan, estabilite nan tèmik nan substra a bezwen tou ak anpil atansyon konsidere. Pandan operasyon an nan inite 5G RF, se yon kantite siyifikatif chalè pwodwi. Si koyefisyan ekspansyon tèmik nan substra a twò wo, li fasil pou tablo a defòme nan tanperati ki wo, ki ka lakòz jwenti soude eleman tonbe oswa sikwi kout sikwi. Se poutèt sa, li nesesè yo chwazi yon substra ki ba koyefisyan ekspansyon tèmik ak ekselan rezistans tanperati ki wo pou asire ke substra a ka kenbe estabilite estriktirèl anba alontèm - kondisyon tanperati ki wo san yo pa afekte operasyon an nòmal nan inite a RF.
2, seleksyon epesè Copper: apwopriye pou kondisyon doub nan gwo pouvwa ak transmisyon siyal
Inite RF estasyon baz 5G bezwen transmèt siyal frekans segondè yo epi pote yon sèten pouvwa (tankou transmisyon aktyèl modil anplifikasyon pouvwa). Seleksyon an nan epesè kòb kwiv mete ta dwe balanse bon jan kalite transmisyon siyal ak kapasite aktyèl pote pou evite kou boutèy pèfòmans ki te koze pa epesè kòb kwiv mete move.
Soti nan pèspektiv transmisyon siyal, papye kòb kwiv mete twòp epè ka ogmante pèt efè po a nan gwo -siyal frekans, ki afekte efikasite transmisyon siyal; Foil kwiv mens ka lakòz refleksyon siyal oswa diafonik akòz enpedans enstab. Seleksyon diferansye epesè kòb kwiv mete obligatwa ki baze sou kondisyon fonksyonèl diferan zòn nan inite RF - pou egzanp, chwazi yon epesè kwiv konvansyonèl apwopriye pou gwo -chemen transmisyon siyal frekans asire transmisyon pèt siyal ki ba; Chemen aktyèl la nan modil anplifikasyon pouvwa a bezwen ogmante kòmsadwa nan epesè kòb kwiv mete pou amelyore kapasite pote aktyèl la epi evite surchof papye kwiv ak boule akòz aktyèl twòp.
Anplis de sa, fòs adezyon an nan papye kwiv tou bezwen atansyon. Inite frekans radyo 5G la ekspoze a vibrasyon (tankou vibrasyon ti tay pandan operasyon ekipman estasyon debaz) ak monte bisiklèt tanperati pou yon tan long. Si papye kòb kwiv mete an pa byen tache ak substra a, li fasil pou papye kwiv la detache, ki mennen ale nan rupture sikwi. Se poutèt sa, lè w ap chwazi, li nesesè konfime rezilta tès pèfòmans adezyon an nan papye kwiv la pou asire ke li satisfè egzijans fyab pou operasyon alontèm estasyon baz 5G.
3, Seleksyon mask soude: Balanse pwoteksyon izolasyon ak adaptasyon segondè -frekans
Kouch mask soude a pa sèlman bezwen pwoteje papye kòb kwiv mete PCB a kont oksidasyon ak korozyon, men tou li bezwen adapte yo ak anviwònman frekans segondè -inite 5G RF pou evite move pèfòmans kouch mask soude ki afekte transmisyon siyal la.
Rezistans soude òdinè ka ogmante pèt transmisyon siyal e menm lakòz entèferans siyal nan senaryo frekans wo - akòz gwo konstan dyelèktrik oswa pèt dyelèktrik twòp. Yo ta dwe chwazi rezistans segondè frekans adaptab soude, ki gen pi wo pwopriyete dyelèktrik ak konpatibilite substra, ka diminye enpak sou siyal frekans segondè -, epi asire transmisyon siyal ki estab. An menm tan an, rezistans tanperati a ak rezistans move tan nan kouch mask soude a bezwen satisfè nòm yo -5G estasyon baz yo sitou deplwaye deyò, ak kouch mask la soude bezwen kenbe tèt ak anviwònman konplèks tankou tanperati ki wo, tanperati ki ba, imidite, ak radyasyon iltravyolèt pou fè pou evite krak, penti kap dekale, ak korozyon nan ekspoze papye kwiv.
Anplis de sa, flatness nan kouch mask soude a enpòtan tou. Konpozan RF presizyon (tankou filtè ak kouple) yo souvan soude sou inite RF. Si sifas la nan mask la soude se inegal, li ka lakòz soude enstab nan eleman yo, ki afekte estabilite nan koneksyon siyal. Lè w ap chwazi, li nesesè pou konfime pwosesis kouch ak estanda tès platite kouch mask soude a pou asire ke kondisyon soude eleman yo satisfè.
4, Peye atansyon sou adaptasyon konsepsyon chalè dissipation: ede nan kondiksyon chalè efikas
Dansite pouvwa inite RF a nan estasyon baz 5G relativman wo pandan operasyon an, sa ki ka fasilman jenere yon gwo kantite chalè. Si chalè a pa ka fè soti nan yon fason apwopriye, li pral mennen nan yon ogmantasyon nan tanperati eleman, ki afekte pèfòmans ak lavi. Seleksyon PCB ta dwe konplètman konsidere adaptasyon konsepsyon chalè dissipation pou fasilite difizyon chalè efikas.
Sou yon bò, yo ka chwazi substrats estriktirèl espesyal selon kondisyon dissipation chalè, tankou lè l sèvi avèk PCB ki baze sou metal (tankou substrats aliminyòm oswa kwiv) nan zòn ki gen gwo chalè (tankou modil anplifikasyon pouvwa). Substra sa yo gen ekselan konduktiviti tèmik epi yo ka byen vit transfere chalè ki te pwodwi pa eleman nan estrikti chalè dissipation (tankou lavabo chalè ak fanatik), diminye tanperati lokal yo. Si yo itilize substrats konvansyonèl yo kòm yon antye, yo ka ajoute tèmik vias kondiktif tou nan zòn ki gen gwo chalè oswa kouch kòb kwiv mete lokalman epè yo ka itilize pou amelyore kapasite kondiksyon chalè.
Nan lòt men an, adaptabilite nan layout nan PCB tou bezwen konsidere. Lè w ap chwazi, li nesesè pou konfime si epesè ak gwosè PCB matche ak estrikti dissipation chalè nan inite RF a, tankou si epesè PCB ka satisfè kondisyon enstalasyon koule chalè a, epi si espas chanèl dissipation chalè ase rezève pou evite konfli ant konsepsyon PCB ak estrikti dissipation chalè, ki ka afekte efikasite dissipation chalè.
5, Mete aksan sou verifikasyon fyab: asire operasyon ki estab alontèm -
Lavi sèvis estasyon baz 5G yo anjeneral plizyè ane oswa menm plis pase dis ane, ak pri antretyen apre deplwaman an wo. PCB inite RF a bezwen gen yon fyab-alontèm trè wo. Lè w ap chwazi, yo ta dwe peye atansyon sou estanda verifikasyon fyab ak rezilta PCB la.
Premyèman, li nesesè pou konfime si PCB la te pase tès solid pou fyab anviwònman an, tankou tès tanperati ki wo ak imidite segondè, tès chòk tanperati, tès Vibration, tès espre sèl, elatriye . - tès sa yo ka similye anviwònman konplèks nan operasyon estasyon baz deyò, verifye estabilite pèfòmans PCB la nan tan lontan -evite kondisyon piman bouk nan anviwònman an, ak faktè PCB twò bonè.
Dezyèmman, tès fyab elektrik pa ka inyore, tankou tès vòltaj reziste, tès rezistans izolasyon, tès konduktivite, elatriye, asire ke pèfòmans elektrik PCB la satisfè nòm yo epi pa gen okenn risk potansyèl tankou sikui kout oswa sikui louvri. An menm tan an, yo ta dwe peye atansyon sou fyab pwosesis PCB, tankou fòs lyezon interlayer, fyab jwenti soude, elatriye, pou fè pou evite pwoblèm tankou dekale interlayer ak detachman jwenti soude ki te koze pa domaj pwosesis pandan itilizasyon alontèm -PCB.
