Kòm yon eleman debaz nan sistèm elektwonik otomobil, pwosesis pwodiksyon an nan tablo sikwi otomobil mande pou konpleksite trè wo ak presizyon. Soti nan konsepsyon rive nan pwodwi fini, chak etap gen yon enpak desizif sou pèfòmans ak kalite pwodwi a. Anba la a se yon brèf BECA de pwosesis pwodiksyon an nan tablo sikwi otomobil, ak pwen kle yo sonje pandan pwosesis sa a.
1, preparasyon materyèl
Premye etap la nan pwodiksyon an nan tablo sikwi otomobil la se preparasyon materyèl, ki mande pou chwazi materyèl bwit apwopriye tankou ankadreman, papye kwiv, reziste soude, fotorezist, elatriye. Seleksyon an nan metal fèy enpòtan anpil, epi yo ta dwe pran tout konsiderasyon nan karakteristik espesyal yo nan anviwònman an opere otomobil, tankou tanperati ki wo, Vibration, elatriye. pwopriyete izolasyon elektrik, epi yo ka travay estab nan anviwònman konplèks. Foil kwiv mande pou pite segondè ak bon konduktivite asire transmisyon efikas nan siyal sikwi. Rezistans soude ak fotorezist tou bezwen satisfè kondisyon pwosesis segondè -pou asire presizyon nan modèl nan pwosesis fabrikasyon ki vin apre a.

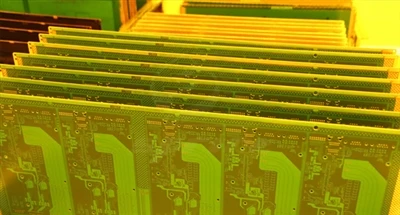

2, pwodiksyon kouch enteryè
Pwodiksyon kouch enteryè se yon etap kritik nan pwodiksyon an nan ankadreman sikwi kouch enteryè, ki sitou gen ladan etap tankou ekspoze ak devlopman, grave, ak netwayaj. Premyèman, aplike fotorezistans sou tablo an kwiv-rekouvèt la, epi pwojte modèl sikwi ki fèt la sou fotorezist la atravè yon machin ekspoze. Apre devlopman, yo retire pòsyon ki pa ekspoze nan fotorezist la, ekspoze papye kwiv la ki bezwen grave. Kontinye ak pwosesis la grave, papye kòb kwiv mete sipèfli a grave lè l sèvi avèk yon solisyon espesifik grave, kite dèyè modèl sikwi presi. Finalman, rezidyèl solisyon grave ak enpurte yo retire atravè yon pwosesis netwayaj asire pwòpte a ak bon jan kalite nan tablo sikwi enteryè a.
3, Laminasyon
Pwosesis laminasyon an se konbine kouch enteryè a ak papye kòb kwiv mete deyò prefabrike atravè teknoloji laminasyon. Anvan laminasyon, yo ta dwe trete tablo sikwi enteryè a ak nwasi oswa mawon pou amelyore fòs lyezon ant sifas papye kwiv la ak résine a. Lè sa a, pile tablo kouch enteryè a, fèy semi geri (PP fèy), ak fèy kòb kwiv mete deyò nan sekans selon kondisyon konsepsyon yo, epi mete yo nan machin nan laminating. Nan yon anviwònman ki wo -tanperati ak gwo-presyon, fèy semi-geri a fonn epi ranpli twou vid ki genyen ant kouch yo, byen kole yo ansanm pou fòme yon estrikti tablo sikwi milti-. Pandan pwosesis laminasyon an, kontwòl tanperati, presyon, ak tan enpòtan anpil, ki afekte dirèkteman fòs lyezon ant kouch ak pèfòmans jeneral tablo sikwi a.
4, Forage twou
Apre pwodiksyon ankadreman sikwi milti-kouch yo fini, yo bezwen perçage egzak pou prepare yo pou koneksyon kondiktif ki vin apre yo. Pwosesis perçage a sèvi ak gwo -ekipman perçage presizyon pou fè twou diferan dyamèt ak pwofondè sou tablo sikwi a selon kondisyon konsepsyon. Twou sa yo pral itilize pou enstale broch eleman elektwonik oswa reyalize koneksyon elektrik ant diferan kouch. Egzijans presizyon perçage a trè wo, e menm ti devyasyon ka mennen nan erè koneksyon sikwi, ki afekte fonksyonalite tablo sikwi a. Se poutèt sa, ekipman perçage anjeneral ekipe ak sistèm pwezante avanse ak aparèy kontwòl otomatik asire presizyon nan pozisyon perçage.
5, galvanoplastie
Electroplating se pwosesis pou fòme yon kouch kòb kwiv mete sou miray la nan yon twou nan galvanoplastie pou reyalize koneksyon elektrik ant sikui enteryè ak ekstèn. Premyèman, plonje tablo sikwi a nan yon solisyon electroplating ki gen iyon kòb kwiv mete, epi fè pwodui chimik kwiv plating sou sifas miray twou a pou fòme yon kouch kòb kwiv mete mens inisyal. Lè sa a, yon aktyèl aplike nan tank la plating kontinyèlman depoze iyon kòb kwiv mete nan solisyon an plating sou kouch nan kwiv inisyal anba aksyon an nan yon jaden elektrik, piti piti epesman kouch kwiv la sou miray ranpa a nan twou yo reyalize epesè ki nesesè yo. Kouch kwiv galvanize a ta dwe gen bon konduktiviti, inifòmite, ak adezyon asire fyab nan koneksyon sikwi.
6, pwodiksyon kouch ekstèn
Pwodiksyon kouch ekstèn yo sanble ak kouch enteryè, ki egzije pwodiksyon sikui ekstèn, ki gen ladan fotolitografi, grave, ak lòt etap. Apre galvanoplastie, sifas tablo sikwi a kouvwi ak fotorezistans ankò, epi modèl sikwi ekstèn lan transfere sou fotoresist la atravè ekspoze ak devlopman. Lè sa a, papye kwiv ki pa nesesè yo grave ale pou fòme yon kous ekstèn egzak. Pwosesis sa a mande tou gwo -operasyon presizyon pou asire koneksyon egzat ant sikwi ekstèn lan, kous enteryè, ak twou perçage.
7, Pwodiksyon kouch mask soude
Pwodiksyon an nan kouch mask soude se fòme yon kouch mask soude sou tablo sikwi a, ki gen fonksyon prensipal se pwoteje kous la ak fasilite soude. Pa ekran enprime oswa flite, yon kouch lank mask soude kouvri inifòmman sou sifas la nan tablo sikwi a, ak Lè sa a, geri nan tanperati ki wo yo fòme yon kouch mask soude. Kouch mask la soude rezève pozisyon pou kousinen soude ak vias, pandan y ap lòt pati yo kouvri ak lank mask soude pou anpeche sikui kout pandan pwosesis la soude, pandan y ap tou pwoteje kous la soti nan ewozyon ekstèn anviwònman an, amelyore estabilite ak fyab nan tablo sikwi a.
8, ekran enprime
Pwosesis enprime ekran swa a enplike etikèt enprime, pozisyon eleman, ak lòt enfòmasyon sou tablo sikwi a. Sèvi ak teknoloji enprime ekran, yon modèl ekran pre fè kouvri sou yon tablo sikwi, epi lank peze nan modèl la sou modèl la lè l sèvi avèk yon grate enprime sou sifas la nan tablo sikwi a. Mak ak enfòmasyon sa yo ede byen vit idantifye kote ak fonksyon eleman yo pandan pwosesis asanble ak antretyen ki vin apre yo, amelyore efikasite travay. Klè a ak presizyon nan enprime ekran swa afekte bon jan kalite a an jeneral ak antretyen nan tablo sikwi a.
9, enspeksyon kalite
Apre sa, yon enspeksyon kalite konplè obligatwa pou asire konfòmite ak estanda ki enpòtan yo. Enspeksyon kalite gen ladan enspeksyon vizyèl, tcheke si gen reyur, tach, deformation papye kwiv ak lòt domaj sou sifas tablo sikwi a; Mezire dimansyon yo epi tcheke si dimansyon ekstèn tablo sikwi a satisfè kondisyon konsepsyon yo; Ak enspekte bon jan kalite a nan pwosesis tankou mask soude ak enprime ekran. Pou tablo sikwi milti-kouch, analiz tranche ka nesesè tou pou tcheke estrikti ak koneksyon ant kouch yo. Se sèlman pwodwi ki te pase enspeksyon bon jan kalite strik ka ale nan pwochen etap anbalaj la.
10, anbalaj ak livrezon
Finalman, pake pwodwi ki kalifye yo epi prepare yo pou livrezon bay kliyan an. Pwosesis anbalaj la mande pou mezi tankou prèv anti-estatik ak imidite-pou pwoteje tablo sikwi a kont domaj pandan transpò ak depo. Anjeneral, yo itilize sache anti-estatik, plastik kimen ak lòt materyèl anbalaj. Apre tablo sikwi a byen pake, li delivre selon kondisyon kliyan an.
