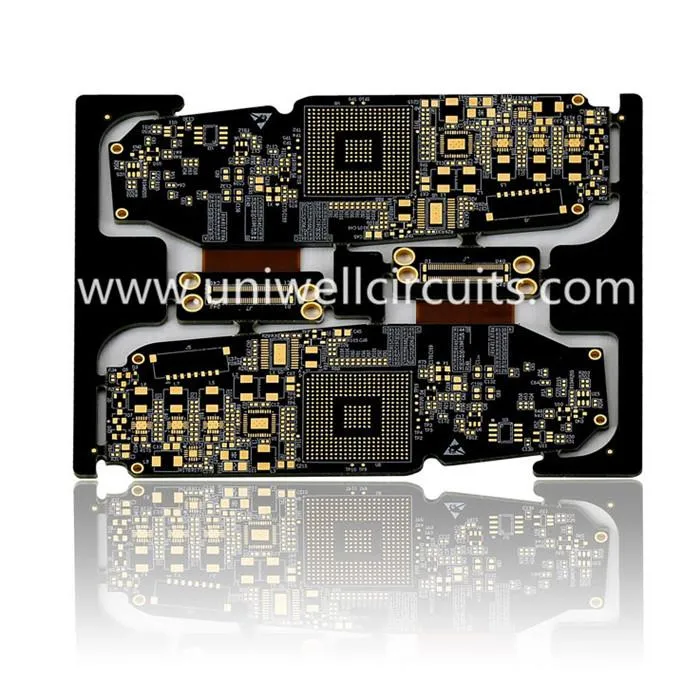

Smart telefòn rijid fleksib pcb
1.Product dekri
Paramèt:
10 kouch rijid-fleksib tablo
Epesè tablo: 1.5mm
Liy lajè / espas: 3/4 mil
Pon ponp: 5 mil
Uniwell, manifakti koutim, bati sikui flechir nan espesifikasyon egzak ou a ak pèfòmans previzib ak segondè fyab sikui rijid-flex (Yon varyasyon nan sikui fleksib) konbine yon sikwi flèks ak yon kondiktè rijid tankou yon konektè oswa yon tablo sikwi epi ou ka jwenn nan aplikasyon pou sòti nan konsomatè elektwonik nan sistèm pedagojik avyon.
2.Production liy
3.Rijid kapasite PCB pou prototip
Materyèl | FR4, CEM-3, Metal metal, |
Halogen gratis, Rogers, PTFE | |
Max. Fini Komisyon Konsèy | 1500X610 mm |
Min. Epesè tablo | 0.20 mm |
Max. Epesè tablo | 8.0 mm |
Antere / avèg Via (ki pa Peye-kwa) | 0.1mm |
Aspè rasyon | 16:01 |
Min. Drilling Size (Mekanik) | 0.20 mm |
Tolerans PTH / Prentan twou anfòm / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Kouch konte | 40 |
Max. kwiv (enteryè / ekstèn) | 6OZ / 10 OZ |
Egzèsis tolerans | +/- 2 mil |
Kouch enskripsyon kouch | +/- 3 mil |
Min. liy lajè / espas | 2.5 / 2.5 mil |
BGA goudwon | 8 mil |
Sifas tretman | HASL, plon gratis HASL, |
ENIG, Immersion silver / Tin, OSP |
Kapasite 4.FPC
Kouch: 20 (enkli 12layer)
Liy vwati / espas (mil) nan enteryè: 3/3, 3.5 / 3.5
Rapò aspè: 20: 1 (PTH); 1: 1 (vias avèg)
Min.drilling dyamèt twou (mil): 6 (mekanik); 4 (lazè)
Distans soti nan perçage kondiktè (mil): 6
Tolerans pou kontwòl enpedans (+/-): 10%
5.Applikasyon konsiderasyon ka gen ladan:
● Pakè byen reyini kote elektrik koneksyon yo egzije nan 3 aks (aplikasyon estatik).
● Koneksyon elektrik kote asanble a oblije flèks pandan itilizasyon li yo (aplikasyon dinamik).
● Pwa aplikasyon pou sansib tankou aparèy men ki te fèt, avyon oswa veso espasyèl kote yo ranplase pi lou ak èskonbwit fil fil yo.
● Nan espas ki gen restriksyon aplikasyon ki entèdi pou sèvi ak ankadreman sikwi pi di oswa ekipman fil fil fleksi ankadreman gen plizyè avantaj.
● Aplikasyon pèfòmans segondè kote kondisyon chalè oswa izolasyon anpeche materyèl izolasyon tipik.
Kòm yon manifakti premye minis Flex Circuit, Uniwell materyèl ak konvèti mens, materyèl fleksib ak konpoze koutim nan yon chèn ekipman pou mondyal. Nou bay sikui sèl ak milti kouch goudwon likid fleksib kote aplikasyon pou mande pou interconnections nan yon pake kontra enfòmèl ant. Sik fleksib nou yo pi piti ak pi lejè, epi yo ka transparans entegre nan prèske nenpòt ki fòm ou bezwen.
Baj popilè: lespri telefòn rijid fleksib PCB, Lachin, Swèd, manifaktirè, faktori, bon mache, Customized, pri ki ba, kalite siperyè, sitasyon
