Name: Lachin Customized Aliminyòm Sèvi ak ankadreman Boards Founisè & Konpayi fabrikasyon - Pri faktori dirèk - Uniwell sikwi
Brand: Uniwell
SKU: 53725970

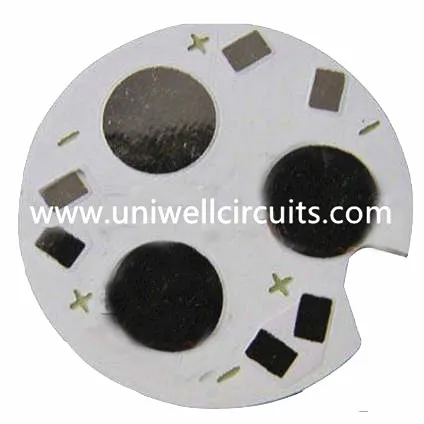

Aliminyòm ankadreman planch ankadre enprime

1.Product dekri

8_ 副本 .jpg

Espesifikasyon

♦ Kouch: 1 kouch
♦ Materyèl: aliminyòm
♦ Mini twou: 0.2mm
♦ Tès pwen: 1000
♦ Sistèm mask: LPI Blan
♦ Fonksyon: dirije

♦ Epesè: 1.6mm
♦ Epesè Copper: 35um
♦ Mini Lajè / espas: 4 mil / 4 mil
♦ Fini tretman: HASL
♦ Silkscreen: Nwa

Nou gen dè milye de desen pou MC PCBs.
Nou se yon sèl solisyon sispann pou kondisyon ou nan limyè ki ap dirije.
Nou fè fas ak tout Pwodwi pou Telefòn limyè dirije tankou enstalasyon / Chofè / poul / Panno solè / Batri / Solè Inverters pou Limyè Spot, Down Limyè, Limyè inondasyon, Anpoul, Limyè Tib, Solè Street Limyè, elatriye.

2.Konpayi enfòmasyon

Uniwell sikwi se youn nan faktori yo ki mennen nan manifakti pkb nan China.It a sitiye nan Shenzhen ak li te etabli an 2007.

Uniwell espesyalize nan PCB Flex & rijid PCB pwototip, PCB manifakti, ak PCB reyini, ak pentire. Nou itilize ekipman fabrikasyon manifakti PCB, konpliman pa ekipman enspeksyon an dènye pou manifakti pre-tolerans ankadreman jiska 32 kouch.

Nou fyè pou nou ofri epesè kwiv jiska 10 oz, via kache oswa avèg, segondè frekans, aliminyòm ki baze ak kliyan espesifye PCB. Tout pwodwi tablo pkb nou yo an konfòmite ak UL ak GB (Lachin Nasyonal Creole Komite) ak IPC-600E estanda.

图片 86_ 副本 .jpg QQ 图片 20180524142208.jpg

3.Limyè aplikasyon pou PCB

Aliminyòm ki te sipòte PCB yo yo te itilize plis pase tout tan pou aplikasyon pou gwo pouvwa / segondè dissipation chalè. Malgre ke yo te orijinal ki fèt pou gwo pouvwa switch aplikasyon pou ekipman, ankadreman aliminyòm-te apiye ankadreman enprime te genyen popilarite nan aplikasyon pou ki ap dirije, ki gen ladan limyè trafik, ekleraj otomobil ak ekleraj jeneral. Itilize desen aliminyòm yo pèmèt dansite poul nan konsepsyon PCB pou pi wo ak pou monte ki ap dirije yo pou opere nan pi wo kouran pandan y ap rete nan tolerans tanperati espesifik.

Lòt aplikasyon pou PCB aliminyòm gen ladan ekipman pou pouvwa, sikui aktyèl, motè contrôleur ak aplikasyon pou otomobil. Aliminyòm debri materyèl pkb yo trè efikas nan aplikasyon pou chalè tèmik chalè ki enplike gwo-sifas mòn sirk entegre. Paske nan wo nivo a nan dissipation tèmik ki asosye ak aliminyòm ki te sipòte pkb, desen tablo sikwi ka senplifye. Pkb aliminyòm elimine fòse lè ak chalè l ap desann, ki finalman diminye pri a konsepsyon. Jis sou nenpòt konsepsyon ke yo ka fè pi byen lè yo amelyore kondiksyon tèmik ak kontwòl tanperati se yon kandida pou yon PCB aliminyòm-te apiye.

图片 121_ 副本 .jpg

4.Teknoloji wout kat jeyografik

Depi etabli, Uniwell Circuits te etabli yon ekip R & D pwisan pou amelyore kapasite teknoloji li yo.
P: Pwototip SV: Ti Volim M: Pwodiksyon Mass

ITEM			2015	2016	2017	2018	2019
Kouch	32layer		P	P	SV	SV	SV
	36layer			P	P	P	P
	42layer				P	P	P
Min. Liy lajè / espas	Inner kouch	3/3 mil	M
		2.5 / 2.5 mil	P	SV	SV	M
		2/2 mil			P	P	P
	Kouch eksteryè	3/3 mil	SV	SV	M
		2.5 / 2.5 mil		P	SV	M
		2/2 mil			P	P	P
Min. mekanik perçage gwosè twou		8 mil	M
Min. mekanik perçage gwosè twou		6mil	P	P	SV	SV	SV
Aspè Pwopòsyon	13: 1		SV	SV	M
	15: 1			P	SV	SV	SV
	16: 1				P	SV	SV
	18: 1					P	P
Copper epesè	6 OZ		P	SV	M
	8 OZ		P	P	SV	M
	10 OZ			P	SV	M
	12OZ				P	SV	SV
	fini asimetri kwiv kwiv papye 1 / 6OZ		P	SV	M

ITEM			2015	2016	2017	2018	2019
Enpidans kontwòl	± 10%		M
	± 8%		P	P	SV	SV	SV
	± 5%			P	P	SV	SV
Fini tablo epesè	Pwès	6.5mm	P	SV	M
		7.5mm	P	P	SV	SV	SV
		10mm	P	P	P	P	P
	Mens	0.15mm	SV	SV	SV	SV	SV
	Mens	0.1mm		P	P	SV	SV
Max. fini gwosè tablo	Length	1200mm	P	P	SV	SV	SV
Max. fini gwosè tablo	Lajè	650mm	P	P	P	SV	SV
Min. Inner clearance kouch	4layers	0.075mm		p	P	p	p
	8layers	0.1mm		p	P	p	p
	12layers	0.125mm		p	P	p	p

ITEM		2015	2016	2017	2018	2019
Teknik Espesyal	Anpeche kondansateur / rezisteur		P	P	SV	SV
	Rijid-fleksib tablo		P	SV	SV	SV
	Counterbore + Avèg antere l 'VIA S (HDI)	P	P	SV	SV	SV
	2-kouch ak aliminyòm aliminyòm ki baze PCB	P	SV	SV	M
	Nwayo metal ak PTFE materyèl konbine PCB	P	P	SV	SV	SV
	Hybrid peze (Ceramic debaz + FR4 + Cu nwayo)		P	SV	SV	SV
	Multi-kouch PTFE			P	P	P
	Pasyèl Hybrid peze (FR4 + Seramik)	P	P	SV	SV	SV
	Pasyèl Bulgy fil elektrik PAD	P	P	SV	SV	SV
	Selektif andigman fini	P	SV	SV	SV	SV
	Mwatye twou / mwatye Technique plas	M
	Entèse mekanik Avèg Via (twou dyamèt pa mwens pase 0.15mm)		p	P	p	p
	Retounen Drilling Technics	P	SV	SV	SV	SV
	Via nan PAD	M
	V-CUT ale nan PTH	P	SV	M
	Nòmal plas / twou Technics (Countersink, mwatye twou, twou twou, twou kontwòl kontwòl, kontrole, Edge Edge Platte)	SV	M
	Miltip-peze (Pa gen pi gran pase 4 fwa)	SV	SV	SV	SV	SV

5.Packaging & anbake

anbalaj: sele sak, sache anti-estatik, carton apwopriye.

图片 122_ 副本 .jpg

Shipping
Nou ka ofri FOB Shenzhen, FOB HK oswa CIF nan destinasyon kliyan.
Bato dirèk nan depo nonmen ou globalman.
1) chajman lè a
2) lanmè chajman
3) eksprime mesaje

图片 123_ 副本 .jpg

Baj popilè: aliminyòm ankadreman planch enprime ankadreman, Lachin, Swèd, manifaktirè, faktori, bon mache, Customized, pri ki ba, kalite siperyè, sitasyon
