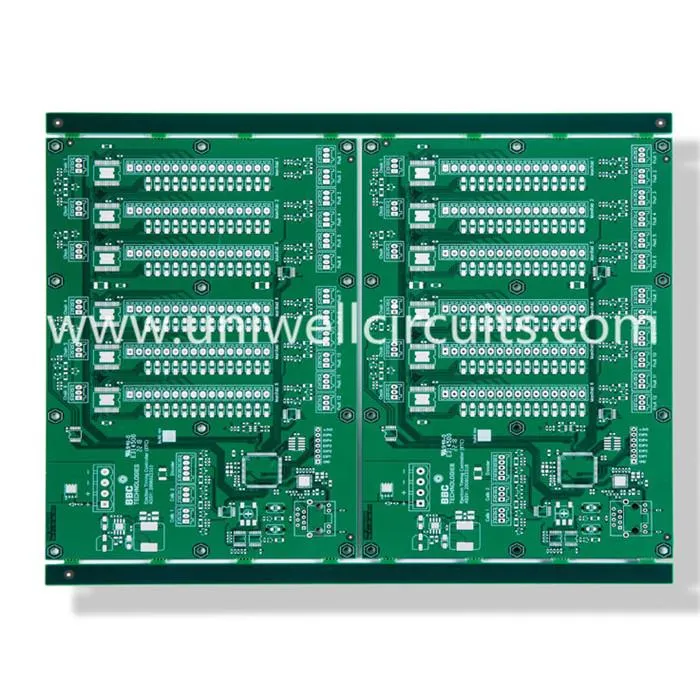

1.Production prezan
Espesifikasyon:
Kouch: 4
Epesè tablo: 1.6 mm
Tretman andigman: an ajan imèsyon.
Materyèl: FR4 TG170.
Min liy lajè / liy distans: 8/10 mil
Copper pwa: 105μm
Uniwell bay yon sèl bò board, doub kouch tablo, multilayer kochon (jiska 32 kouch), yon sèl bò fleksib tablo, doub bò flechir tablo ak multilayer fleksib tablo, rijid-fleksib tablo elatriye.
Vit rapid la rapid nan pwototip san sakrifye bon jan kalite se karaktè nan pi gwo.
2.Konpayi enfòmasyon
Ki baze nan Shenzhen, Uniwell sikwi CO, lTD. nan konsepsyon, devlopman, fabrikasyon ak lavant de gwo presizyon double-sided & multikouch PCBs (Printed Circuit Board) konsantre sou rapid vire, pwototip, mwayen ak gwo komèsan, tou te kapab bay:
- manifakti kontra PCB
- PCB asanble sèvis yo
- PCB konsepsyon ak vann
- Akizisyon konpozan ak jesyon materyèl
- Konsepsyon Product
- PCB vit & PCBA pwototip
- Kab ak fil asanble
- Plastik ak mwazi
- AOI, X-Ray tès, lòt sèvis tès fonksyon
3.Yo bon jan kalite PCB konsepsyon ta dwe pran swen nan envantè a.
Layout Component se yon site debaz pou desine dyagram kalite-wo kalite PCB. Kondisyon pou Layout eleman gen ladan enstalasyon, estrès, chofaj, siyal ak estetik.
Layout Component se yon site debaz pou desine dyagram kalite-wo kalite PCB.
1) Layout Component
Kondisyon yo pou Layout eleman gen ladan enstalasyon, estrès, chofaj, siyal ak estetik.
1.1.Enstalasyon
Refere a sitiyasyon espesifik aplikasyon yo, yo nan lòd yo enstale tablo sikwi san pwoblèm nan chasi, koki, plas la, pa espas entèferans, tankou aksidan kout kouran, epi fè konektè yo espesifye nan yon pozisyon espesifye sou chasi a oswa patiraj epi mete devan yon seri kondisyon debaz yo. Mwen pa pral antre nan sa.
1.2.Très la
Komisyon an sikwi yo pral kapab kenbe tèt ak tout kalite fòs ekstèn ak Vibration pandan enstalasyon ak operasyon.Se poutèt sa, tablo a sikwi yo ta dwe gen rezon rezonab, ak pozisyon nan twou divès kalite (twou vis ak twou espesyal ki gen fòm) sou tablo a yo ta dwe ranje rezonab.Anjeneral, distans ki genyen ant twou a ak plak la se pi gran pase dyamèt la nan twou a.An menm tan an, li ta dwe tou te note ke seksyon yo pi fèb nan plak yo ki te koze pa twou yo espesyal ki gen fòm ta dwe tou gen ase koube fòs.Konekteur a sou tablo a dirèkteman "fin" ekipman an lojman, espesyalman asire fyab nan itilizasyon alontèm.
1.3.Heat
Nan ka a nan pouvwa segondè ak aparèy chofaj, nan adisyon a asire kondisyon yo dissipation chalè, li ta dwe mete nan pozisyon an apwopriye.Espesyalman nan sistèm nan simulation presizyon, li nesesè yo peye atansyon espesyal efè negatif nan tanperati a jaden pwodwi pa aparèy sa yo sou sikwi a preamplifier frajil.An jeneral, yon gwo pati nan pouvwa a ta dwe separe nan yon modil, ak kèk mezi izolasyon tèmik yo ta dwe pran ak sikwi pwosesis la siyal.
1.4.Siyal la
Siyal entèferans se faktè ki pi enpòtan yo dwe konsidere nan konsepsyon Layout PCB. Aspè aspè debaz yo se: fèb sikwi siyal ak fò separasyon sikwi siyal oswa menm izòlman, se pati nan Ac separe de pati nan DC; Se pati nan frekans segondè separe de la pati frekans; Avi direksyon liy siyal la; aranjman nan liy tè; Apwopriye pwoteksyon, filtraj ak lòt mezi yo. Sa yo se yon anpil nan agiman ki te mete aksan sou sou yo ak sou ankò, pa repete isit la.
1.5.Beautiful
Se pa sèlman ou ta dwe konsidere plasman an pwòp ak lòd nan eleman yo, men tou, konsidere koule a grasyeu nan liy la.Asan pwofàn la an jeneral pafwa mete aksan sou ansyen an, li nesesè evalye avantaj ak enkonvenyan nan konsepsyon sikwi a. Yo nan lòd yo imaj pwodwi a, yo ta dwe bay ansyen an priyorite lè pèfòmans lan pa mande.Sepandan, nan ka a nan pèfòmans segondè, si ou gen yo sèvi ak yon panèl doub, epi li se tablo sikwi an fèmen nan li, ou ta dwe bay priyorite nan bote nan liy lan mache.Nouvèl seksyon an pral diskite sou "estetik la" nan fil elektrik.
2) prensip fil elektrik
Sa ki anba la a se yon entwodiksyon detaye sou kèk nan mezi yo komen anti-entèferans mwens komen nan literati a.Konsidere aplikasyon an pratik, espesyalman nan jijman an pwodwi, yon gwo kantite panno doub yo toujou itilize, ak sa ki annapre yo se sitou pou doub panno .
2.1.Wiring "estetik"
Evite ang dwat lè ou vire, epi eseye fè yon tranzisyon ki gen yon dyagonal oswa yon arc.
Liy yo ta dwe lòd ak lòd, ak ranje nan kategori diferan, ki pa ka sèlman evite entèferans nan mityèl nan siyal diferan, men tou, fasilite enspeksyon ak modifikasyon.Pou sistèm dijital, liy siyal nan menm kan an (egzanp, liy done, adrès liy) ant pa gen enkyete sou pwoblèm lan nan entèferans, men renmen li, ekri, siyal kontwòl revèy, li ta dwe fre, pi byen pwoteje peyi liy.
Gwo etaj (yo pral plis diskite anba a), filtè tè a (li ta dwe "figi") epi eseye kenbe yon distans rezonab egal ant liy siyal, sou sitwayen an pou anpeche sikwi kout, flit tou pre otank posib.
Pou sistèm fèb aktyèl, tè ak liy pouvwa yo ta dwe tankou fèmen tankou posib.
Sèvi ak sistèm eleman tab la, liy siyal la se konplè ke posib.
2.2.Ground layout.
Gen yon anpil nan diskisyon sou enpòtans ak Layout prensip nan liy la tè nan literati a, men gen toujou yon mank de entwodiksyon detaye ak egzat layout nan tè tè nan PCB aktyèl la.My eksperyans se ke, yo nan lòd yo amelyore Fyab la nan sistèm lan (olye ke jis fè yon pwototip eksperimantal), liy lan tè pa ka overemphasized, espesyalman nan pwosesis siyal fèb.Kou sa a, nou dwe rezèv pa gen okenn efò aplike prensip la nan "gwo zòn gaye".
Lè pavaj tè a, li dwe griyaj - tankou, sòf si li se fragmenté pa liy lòt.Pèfòmans tèmik ak konduktivite frekans segondè nan kadriyaj la yo pi bon pase sa yo ki nan tout tè a.Nan fil elektrik la panèl doub, pafwa li nesesè yo separe fil nan tè yo nan lòd yo mache liy siyal la, ki se trè favorab pou kenbe rezistans ba ase tè.Pou rezon sa a, yon seri de "entelijan" vle di yo dwe adopte asire "lis la" nan aktyèl la.Sa yo teknik enkli:
Yon gwo kantite sifas mòn sifas yo itilize pou elimine "orijinal" espas la okipe pa twou soude.
Fè tout itilizasyon espas ki pozitif: Itilizasyon vaste sifas montaj okazyon yo, pou eseye fè liy siyal yo ale anlè, osi lwen ke posib nan tè anba "sans" la, li tou enplike anpil konsèy tise, mwen gen liv mwen an nan youn nan ladrès PCB: PIN echanj gen yon rekrite, gen anpil òneman ki sanble, yo pral kontinye ekri.
Aranjman rezonab nan liy siyal, yo pral monte nan zòn kritik, espesyalman "kè a" (isit la ki gen rapò ak kominikasyon an tè antye) "nan" nan tè a, osi lontan ke konsepsyon an atansyon, li toujou ka fè li.
Koperasyon negatif ak pozitif: pafwa yon sèl bò sou plak la, tè a se "dezespere", ka eseye fè de pati yo nan kowòdone nan fil elektrik youn ak lòt nan moman sa a, "Mwen pa ka rete isit la gen pwòp plas li pou nou" , nan pozisyon an opoze ki koresponn ak vid la soti yon moso tè tè turf mete ase, ankò nan nimewo a, kote, rezonab ase atravè (konsidere twou gen pi gwo rezistans), nan sa a? Kot; "pon an" yo pral forséman divize pa liy yo nan liy siyal yo ki te janbe lòt, men yo ezite yo dwe atache, ak espere ke inifye de pati yo nan kanal yo Taiwan yo pral entegre nan yon konduktivite ase elektrik.
Nimewo a nan miray la nan chen an: li trè difisil jwenn soti nan plas la epi yo pa vle liy lan tè gwo yo dwe koupe pa yon liy siyal sèl, se pou sa a enjistis siyal yon ti jan, mache atravè fil elektrik la.Pafwa , Mwen menm mwen pa kontni jis rale yon fil fè, siyal la jisteman epi yo bezwen ale nan yon rezistans, oswa lòt "janm long", mwen ka parfe justifiable pou yon ekstansyon pou PIN nan aparèy la, pozisyon nan koup a tan pasyèl, tou de nan siyal la, epi evite kavalye sa a non unseemly: - (nan pifò ka yo, nan kou, mwen ka toujou fè tankou yon siyal soti nan plas la dwat pou fè pou evite tè pa kwa a, bezwen an sèlman se obsèvasyon ak imajinasyon.
Omwen a anpil, wout la nan aktyèl la tè yo ta dwe rezonab, ak aktyèl la gwo ak aktyèl la siyal fèb pa dwe avanse kòt a kòt.Pafwa, chwazi yon chemen rezonab, yon ranje nan liy tè a vo yon gwoup san rezon configuré.
Finalman, nan chemen an, gen yon pi popilè ki di: "ou ka mete konfyans manman ou, men pa janm mete konfyans peyi ou." Nan yon okazyon tretman trè fèb (anba a mikrovolt), menm pa zen oswa pa vòlè asire konsistan a nan potansyèl tè , sou pwen kle yo nan diferans potansyèl tè toujou vle plis pase anbalaj siyal trete, omwen nan menm lòd la nan mayitid, menm si dwa a estatik potansyèl, enpinite potansyèl diferans ka toujou trè gwo.Pou yon okazyon, premye prensip la se fè travay kous la kòm endepandan nan potansyèl la tè ke posib.
2.3.Power line layout ak filtraj pouvwa.
Mwen pa dakò ak literati jeneral la ki liy lan pouvwa yo ta dwe tankou epè ke posib.Se sèlman nan pouvwa segondè (1 segonn sou aktyèl pouvwa ekipman pou pouvwa rive nan 1 a), yo dwe asire ase kouran kòd pouvwa (eksperyans mwen, 50 mil pou chak 1 yon aktyèl ki koresponn a satisfè bezwen yo nan pifò ka yo .Ji a nan kòd la pouvwa se pa kle a si sèlman pou anpeche entèferans soti nan siyal la.Menm, pafwa liy pouvwa yo sibtilite yo se pi bon! Bon jan kalite a nan ekipman pou pouvwa a se jeneralman pa nan valè absoli li yo, men nan fluctuation nan ekipman pou pouvwa ak entèferans la nan superposition.The kle a entèferans pouvwa se kapasite filtre! Si aplikasyon ou an gen kondisyon sevè pou bon jan kalite pouvwa, pa ekonomize sou kapasite filtre a! lè l sèvi avèk kapasite filtre a, sonje bagay sa yo:
Kous la antye nan fen a pouvwa opinyon ta dwe gen yon "total" filtraj mezi, ak divès kalite kondansateur yo ta dwe matche ak chak lòt, "menm bagay la tou pa ka ti kras, omwen pa move J pou sistèm dijital yo ta dwe gen omwen 100 + 10 uF uF elèktrolitik tantal + uF + 1 nf plak SMT 0.1.High frekans (100kHz) 100uF electrolysis + 10uF chip tantal + 0.47uF plak + 0.1uf patch.Ac sistèm simulation: pou DC ak sistèm ki ba-frekans analòg: 1000uF | 1000uF elèktroliz + 10uF tantal + 1uF plak + 0.1uF patch.
Gen ta dwe gen yon "seri" filtre kondansateur alantou chak chip enpòtan.Pou sistèm dijital, yon plak uF 0.1 se ase, jeneral enpòtan oswa k ap travay kounye a ak pi gwo chip ta dwe tou sou yon tantal 10 UF chip oswa 1 patch uF, pi wo a travay chips frekans (CPU, kristal) ak 10 nf | 470 pf oswa yon 1 nf.Kapasite a ta dwe tankou fèmen ke posib nan pik powerpoint chip la ak kòm dirèk ke posib, ki pi piti a pi pre a.
Pou kapasite nan filtre chip, andedan an (kapasite filtre nan pye a tib pouvwa chip) yo ta dwe tankou epè ke posib, de preferans ak liy miltip amann.Konplè ak kapasite a filtre se ba (AC) enpedans vòltaj sous ak siprime echanj kouto entèferans, deyò pye tib kondansateur (ki soti nan pouvwa prensipal la filtre kapasite nan yon) kòd la pouvwa se pa konsa enpòtan, pa twò epè liy lajè, omwen pran yon anpil nan zòn plato.Nan kèk sistèm simulation, pouvwa a D 'tou oblije sèvi ak rezo a filtre RC plis siprime entèferans la, pandan y ap liy lan ki pi piti pouvwa pafwa rive gen efè a nan rezisteur a nan filtè a RC, ki se benefisye.
Pou yon sistèm ki gen yon pakèt tanperati opere, li enpòtan pou sonje ke kondansateur elèktrolitik aliminyòm lan ka redwi oswa menm pèdi efè filtraj nan tanperati ki ba, ak kondansateur tantal ki apwopriye yo ta dwe itilize olye.Pou egzanp, sèvi ak 100uF tantal | 1000uF aliminyòm olye pou yo aliminyòm 470uF, oswa ranplase aliminyòm 100uF ak 22uF tantal chip.
Remake byen ke kondansateur kondansasyon aliminyòm pa ta dwe twò pre aparèy chofaj ki gen pouvwa.
4. Kliyan prensipal nou yo soti nan manifakti mwayen ki menm gwosè ak nan liy nan konsomatè elektwonik, pwodwi dijital, telekominikasyon radyo, jesyon endistriyèl, automatisation ak tretman medikal, elatriye. Baz solid kliyan nou an te pote yon gwo UN pou kwasans konpayi.
