High frekans enpedans kontwòl PCB
1.Product dekri
Espesifikasyon

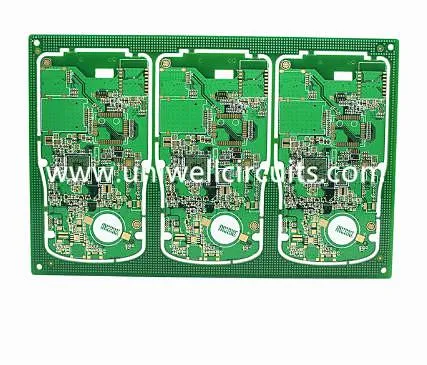

High frekans enpedans kontwòl PCB
Kouch: 2
Epesè: 1.6 + / - 0.1 mm
Size: 108,82 mm * 88,56 mm
Itilize tablo: FR4.
Minimòm Ouverture: 0.3mm.
Sifas tretman: lò-blende.
Espesyal teknoloji: kontwòl enpedans
Uniwell gen eksperyans rich nan enpedyans kontwole PCB manifakti,
100% matche ak kondisyon kliyan an ak bon jan kalite segondè.
2.Entwodiksyon nan Uniwell
1) Uniwell yo te jwenn nan 2007, Intech se youn nan manifakti a PCB pwofesyonèl nan Shenzhen nan Lachin, ki gen de branch SHENZHEN UNIWELL CIRCUITS CO, LTD. ak Jiangmen UNIWELL CIRCUITS CO, LTD.
2) te rankontre estanda ki pi wo manifakti entènasyonal pa apwouve pou sètifika kalite sa yo: ISO9001, ISO14001, TS16949. Nou se UL sètifye pou yon sèl sided, doub sided ak multilayer PCB pwodiksyon, ak konfòme yo ak tout kondisyon yo pou IPC ak ROHS estanda.
3) 40% nan lavant nou yo se lavant oversea ak ekspòtasyon nan Ewòp, Etazini ak Azyatik.
4) Pifò nan ankadreman nou yo yo te itilize pou EMS, endistriyèl, pouvwa, medikal ak lòt pwodwi yo.
3.Uniwell avantaj:
1) Nou fè PCB soti nan doub bò jiska 40-kouch Multilayer PCB, HDI travay.
2) Si ou gen lòd repete soti nan lòt founisè, epi ou vle transfere nan Uniwell, nou pral ofri pri a pi byen.
3) Eksepte ekselan bon jan kalite ak sèvis pwofesyonèl, nou menm tou nou peye tout detay pou kliyan nou yo, pou egzanp pake yo sèvi ak pake dérisonant & endikatè imidite nan pake vakyòm sele pwoteje PCB.
4) materyèl: Nou gen FR4 TG135 / TG158 / TG180 nòmal materyèl nan stock, gen tou CEM3 / ROGERS / ARLON / ISOLA
5) Rigid / flex / flex-rijid PCB ak UL apwouve.
6) fleksib, byen vit fidbak pou kliyan toujou.
7) Byen vit ofri yo pral mwens Lè sa a, 4 èdtan, Gen kèk tèt ijan ankèt nou ka ofri nan 1hour.
4. Sètifikasyon
5.Packaging & livrezon
Anbalaj kòm estanda:
Akouchman
Anjeneral nou anboche pa DHL, FedEx, UPS, TNT, tou nou ka bato pa kondisyon kliyan '.
6.Little konesans --- Kontwole enpedans
Ki sa ki enpedans?
Enpedans se konbinezon kapasite ak enduktans yon sikwi lè yo opere nan frekans segondè. Menm si tou mezire nan Ohms, li se yon ti jan diferan pase rezistans ki se yon DC karakteristik. Enpedans se yon karakteristik AC, sa vle di li se ki gen rapò ak frekans, rezistans se pa.
Ki sa ki kontwole enpedans?
Sof si ou te ak anpil atansyon ki fèt tras la ak anviwònman li yo, enpedans se tipikman "san kontwòl", sa vle di ke impedans pral varye nan valè de pwen ak pwen ansanm trace la.
Nan frekans segondè, tras pkb pa konpòte tankou koneksyon senp, enpedans kontwole ede nou asire ke siyal yo pa degrade jan yo antoure yon PCB.
Esansyèlman, kontwole enpedans se matche a nan pwopriyete materyèl substra ak tras dimansyon ak kote yo asire enpedans nan yon siyal trace a se nan yon sèten pousantaj nan yon valè espesifik. Kontwole ankadreman kontwole bay repetisyon pèfòmans segondè frekans.
Lè yo itilize kontwole enpedans
Lè yon siyal dwe gen yon enpedans patikilye pou yo fonksyone byen, yo ta dwe itilize kontwole enpedans. Nan aplikasyon frekans segondè matche ak enpedans tras PCB enpòtan nan kenbe entegrite done ak klè klè. Si enpedans nan PCB tras la konekte de eleman pa matche ak enpedans karakteristik konpozan yo, gen ka ogmante fwa oblije chanje nan aparèy la oswa kous la. Gen pouvwa tou pou erè o aza.
Ki sa ki detèmine enpedans kontwole?
Se enpedans karakteristik yon tras PCB tipikman detèmine pa endikasyon li yo ak kapasite reyaksyon, rezistans, ak konduktivite. Faktè sa yo se yon fonksyon nan dimansyon fizik yo nan tras la, konstan nan dielectric nan materyèl la substrate substrat, ak epesè dyelèktrik. Tipikman PCB tras impedans ka varye ant 25 a 125 ohm. Y ap detèmine valè enpedans ki soti nan estrikti PCB la nan faktè sa yo:
- lajè ak epesè nan tras la siyal kòb kwiv mete (tèt ak anba)
- epesè nan materyèl la nwayo oswa prepreg sou chak bò nan tras la kòb kwiv mete
- Dyalektrik konstan nan materyèl debaz la ak prepreg
- Distans soti nan lòt karakteristik kwiv
