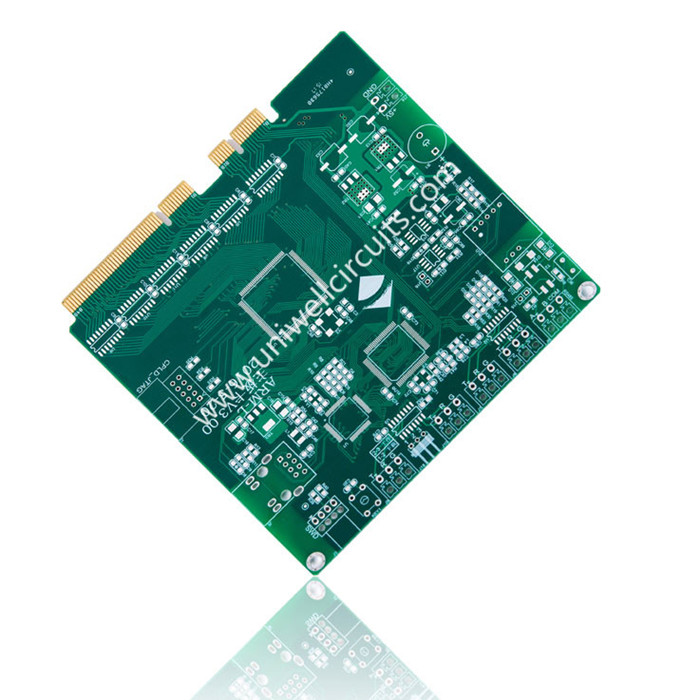

Odinatè mèr tablo aplikasyon kous
1.Product deskripsyon
Espesifikasyon:
Kouch: 2
Epesè tablo: 1.6 mm
Tretman andigman: LF HASL.
Materyèl: FR4.
Min liy lajè / liy distans: 8/10 mil
Min twou: 0.4mm
Espesyal teknoloji: dwèt an lò
Yon mèr (pafwa altènativman ke yo rekonèt kòm tablo a prensipal, tablo sistèm, tablo tablo orlogic, oswa colloquially, yon mobo) se prensipal tablo enprime an lèt detache (PCB) yo te jwenn nan òdinatè ak lòt sistèm dilatabl. Li kenbe ak pèmèt kominikasyon ant anpil nan eleman enpòtan elektwonik nan yon sistèm, tankou inite santral la pwosesis (CPU) ak memwa, epi li bay konèkteur pou lòtperipherals. Kontrèman ak yon backplane, yon mèr gen siyifikatif sub-sistèm tankou processeur a ak lòt konpozan. Lè ou lòd PCBs soti nan sikwi Uniwell, ou ap achte bon jan kalite ki peye pou tèt li sou tan. Sa a se garanti nan yon pwodwi spesifikasyon ak kontwòl kalite ki se byen lwen pi sevè pase lòt founisè, ak asire ke pwodwi a delivre sa li pwomèt.
2.Teknik done
Materyèl | FR4, CEM-3, Metal metal, |
Halogen gratis, Rogers, PTFE | |
Max. Fini Komisyon Konsèy | 1500X610 mm |
Min. Epesè tablo | 0.20 mm |
Max. Epesè tablo | 8.0 mm |
Antere / avèg Via (ki pa Peye-kwa) | 0.1mm |
Aspè rasyon | 16:01 |
Min. Drilling Size (Mekanik) | 0.20 mm |
Tolerans PTH / Prentan twou anfòm / NPTH | +/- 0.0762 mm / +/- 0.05mm / +/- 0.05mm |
Max. Kouch konte | 40 |
Max. kwiv (enteryè / ekstèn) | 6OZ / 10 OZ |
Egzèsis tolerans | +/- 2 mil |
Kouch enskripsyon kouch | +/- 3 mil |
Min. liy lajè / espas | 2.5 / 2.5 mil |
BGA goudwon | 8 mil |
Sifas tretman | HASL, plon gratis HASL, |
ENIG, Immersion silver / Tin, OSP |
3.FAQ
K: Ki kalite fonksyon tès yo pral ofri?
Pou asire bon jan kalite pwodiksyon an, nou ofri pwosedi tès ki anba la a pou garanti tout moso pwodwi:
1) AOI (Otomatik Enspeksyon Optical)
2) otomatik kout-sikwi tès
3) RoHS detektè
4) Delectric detèktè
5) kontwòl enpedans
6) mikroskopi metallografik
7) Vole Sèvi / mwazi fixture
8) vizyèl enspeksyon
K: Ki pake pwodwi yo?
Nou itilize vakyòm anbalaj.

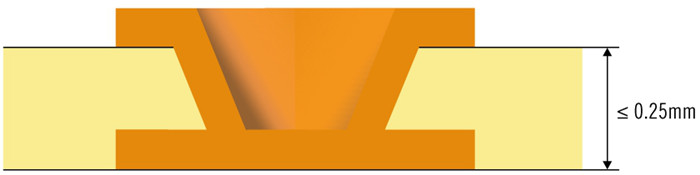

K: Ki sa ki se yon twou mikrovia?
Dapre nouvo definisyon an nan IPC-T-50M yon microvia se yon estrikti avèg ak yon rapò maksimòm maksimòm de 1: 1, tèminal nan yon peyi sib ak yon pwofondè total de pa plis pase 0.25mm mezire soti nan papye fèy papye estrikti a nan peyi a sib.
