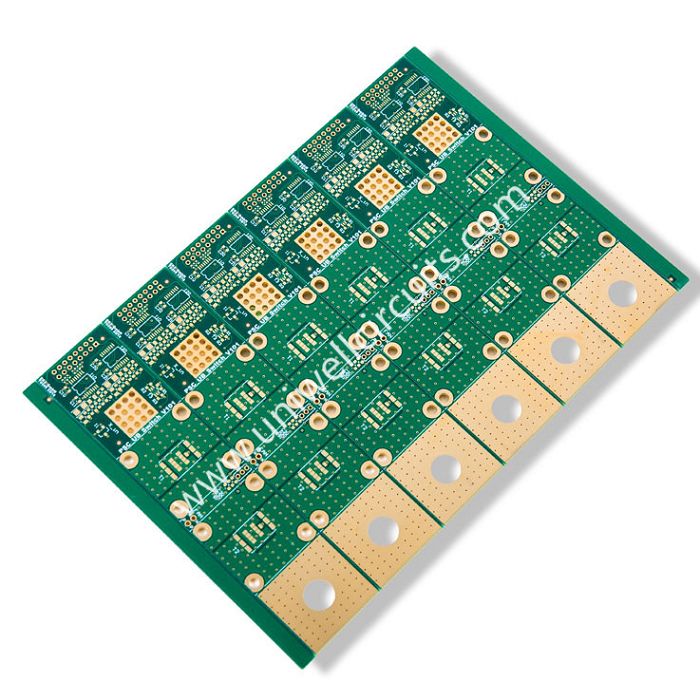

8L ENIG Nòmal TG Komisyon Konsèy Awondisman

1.Product dekri

Deskripsyon:
Kouch: 6
Epesè tablo: 1.55 mm
Sifas tretman: lò imèsyon.
Materyèl: FR4.
Min liy lajè / liy distans: 30/25 mil
Min twou: 0.32m

Uniwell Circuits te etabli yon ekip R & D pwisan pou amelyore kapasite teknoloji li yo pou gwo frekans, segondè TG, segondè CTI, kontwòl enpedans, twou antere ak avèg, rijid-fleksib materyèl konbinezon, baz aliminyòm, ak alojene gratis, elatriye pwodwi nan inivèsite Uniwell yo lajman aplike nan kominikasyon, rezo, pwodwi dijital, kontwòl endistriyèl, swen medikal, aeronautics & astronotik, defans ak militè yo, menm jan tou.

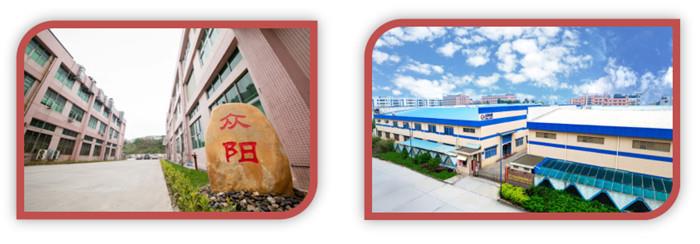

2.Konpayi enfòmasyon
Uniwell sikwi ko., LTD. se espesyalize nan fabrikasyon divès kalite PCB ak PCBA pou aparèy lakay, endistri kominikasyon, endistri machin ak endistri limyè ki ap dirije. Sèvis sou tou de pwojè OEM ak ODM. Nou te nan endistri PCB pou plis pase 10 ane. Avèk pwofesyonèl R & D ekip la ak anplwaye abil, nou gen kapasite yo mete desen ou an nan pwodwi fizik, epi tou li mete lide ou nan konsepsyon kajabl ak pwodwi. Nou ka ofri ou yon sèl solisyon sispann soti nan PCB, Components achte, Eleman Components, tès nan fabwikasyon an antye.

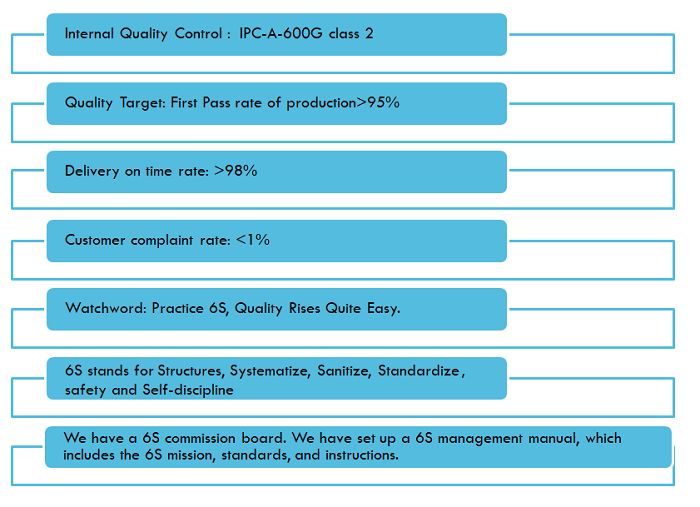

3.Quality sistèm
Nou gen sistèm konplè bon jan kalite, epi nou sèten pwodwi yo bato nan ou yo tout satisfè nasyonal estanda.

4.Espesifikasyon nan kapasite nou an
Nou gen pwofesyonèl R & D ekip yo ofri kliyan nou an inovatè ak efikas konsepsyon ak sèvis.

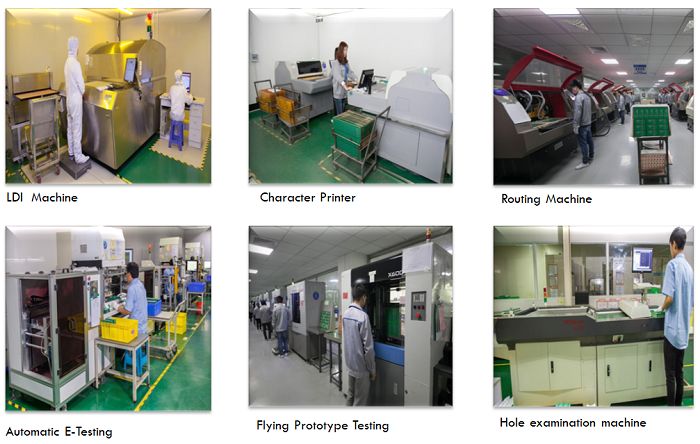

5. Ekipman avanse yo nan faktori nou an
● Uniwell gen seri konplè nan pwodiksyon PCB ak ekipman pou tès yo
● Amerik, Almay, Isrè, Japon enpòte
● High presizyon CNC machin fraisage, plotter optik, enprime ekran, machin laminasyon
● machin ekspozisyon, gwo lwil kwiv plating liy, lò ak nikèl plak plat, machin grave
● cho lè espre fèblan machin, Gwo lè COMPRESSOR
● Ekipman tretman dlo ki pa melanje, ekipman pou tretman dechè

6.Prevent PCB soti nan enprime plak metòd deformation.
Nan pwosesis la nan manifakti PCB, metòd la deformation se jan sa a:
1.Engineering konsepsyon:
A.Aranjman nan fim nan semi-solidifye ant kouch yo ta dwe simetrik. Pou egzanp, epesè ki genyen ant 1 ~ 2 ak 5 ~ 6 kouch yo ta dwe menm bagay la tankou sa yo nan fim nan semi-solidifye, otreman li pral fasil chèn apre laminasyon.
B.Multilayer fim ak semi-geri fim yo dwe itilize pwodwi founisè yo menm.
C.The zòn sifas A ak B yo ta dwe fèmen tankou posib.Si yon figi se Yon sifas kòb kwiv mete, ak B se sèlman Yon liy kèk, plak la se fasil chèn apre etching.Si zòn nan nan de la kote liy lan twò diferan, li ka ekilibre pa ajoute kèk grilles endepandan sou bò mens.

2) fèy fèy anvan ou manje:
Fèy vid anvan plak boulanjri (150 degre Sèlsiyis, 8 + 2 èdtan) pou bi a se retire imidite a andedan tablo a, epi fè résine la geri nan plak, plis elimine estrès rezidyèl nan plak, ki se itil yo anpeche plak la deformation .Nan kounye a, anpil doub-sided, ankadreman multichil toujou konfòme yo ak materyèl la anvan oswa apre pwosesis la.Men, gen tou kèk faktori tablo, kounye a PCB faktori yo plak rokèt tan règleman tou konsistan, sòti nan 4 a 10 èdtan, sijere ke klas la dapre pwodiksyon an nan tablo enprime sikwi ak demann kliyan pou degre chèn deside.Apre koupe nan yon plak fann apre boulanjri oswa apre yo fin materyèl la tout antye kwit, metòd yo de yo se posib.Gen plak anndan an ta dwe tou ap kwit.

3) Fèy nan chèn ak kouch nan semi-geri fim:
Li nesesè yo fè distenksyon ant direksyon an meridional ak latitudinal nan substrats yo ak laminates yo.Sinon, li se fasil lakòz plak la fini deformation apre laminasyon, menm si li difisil a korije plak la presyon.Anpil nan rezon ki pou deformation la nan plak la multilayer yo se ke chèn lan ak fil nan fim yo laminated semi-geri yo undifikentiated ak koze pa sipèpoze an.
Ki jan yo fè distenksyon ant chèn ak kochon? Direksyon an nan fim semi-geri a woule se direksyon nan direksyon, ak direksyon lajè a se direksyon zonal la.Nan ka a nan FOIL kwiv, tan tan kwen, kwen kout se direksyon an, si pa, yo ka detèmine bay manifakti a oswa founisè.

4) soulajman estrès apre laminasyon:
Sandwich plak, apre yo fin ranpli cho-peze frèt-laprès koupe oswa frawber yo, Lè sa a, plat sou boulanjri nan fou a 150 degre Sèlsiyis pou 4 èdtan, se konsa ke estrès la intraplate piti piti lage epi fè résine la geri, etap sa a se omisyon.

5) Plak la bezwen dwate pandan electroplating:
0.4 ~ 0.6 mm ultrason multilayer plake ak galvanize galri ta dwe fè espesyal roulo roulo, vole a nan liy lan otomatik electroplating sou clip la sou fèy, ak yon baton wonn Clip nan tout antye fisèl sou vole a, konsa tout ankadreman yo sou woule woule , se konsa tablo a pa pral deformation apre plating.Avèk mezi sa a, fèy la ap pliye epi yo dwe difisil yo remèd apre plating kouch nan kwiv nan 20 oswa 30 mikron.

6) Refwadisman nan tablo apre nivelman lè cho:
Lè a cho nan plak la enprime ki afekte nan tanperati a segondè nan moso a fèy blende (apeprè 250 degre Sèlsiyis), epi yo ta dwe mete sou plat la mab oswa plak asye yo refwadi natirèlman, ak Lè sa a, dwe netwaye pa machin nan pòs-pwosesis .Sa a se bon pou deformation la nan tablo a.Gen kèk faktori amelyore klète nan sifas la nan plon, fèblan, tablo a nan dlo a frèt, imedyatman apre nivelman cho nivelman apre yon kèk segond nan rekomisans la, tankou yon lafyèv chòk frèt, pou sèten kalite ankadreman ki gen anpil chans yo pwodwi deformation, kouch oswa anpoul.Anplis de sa, ekipman an ka ekipe ak yon kabann k ap flote gaz pou refwadisman.

7) Pwosesis de tablo deformation:
Nan yon faktori lòd, tablo a enprime ap fè yon chèk platfòm 100% lè enspeksyon final la fèt.Tout ankadreman ki pa kalifye yo pral pran deyò epi yo mete yo nan fou a pou 3 a 6 èdtan nan 150 degre Sèlsiyis ak anba gwo presyon, ak natirèlman fre anba presyon.Lè sa a, dechaje presyon an epi pran tablo a, ki ka itilize yo tcheke flatness a, se konsa ke kèk ankadreman ka sove, ak kèk ankadreman bezwen de a twa fwa nan presyon boulanjri yo dwe levelled.Shanghai hubao ajan lè a presyon plak deformation machin gen yon efè trè bon nan reparasyon tablo kouch ak itilize nan Shanghai Bell.If mezi yo anti-deformation mansyone pi wo a yo pa aplike, gen kèk ankadreman yo initil epi yo ka sèlman dwe trete.
