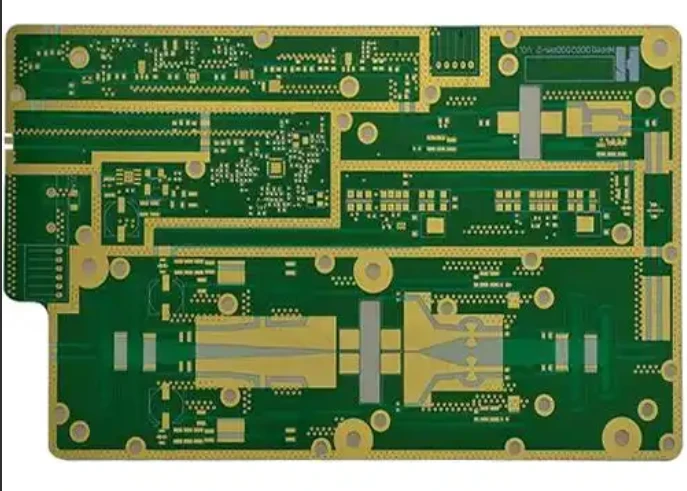

Rogers gwo -tablo frekans yo ke yo rekonèt kòm "wo rich bèl la" nan endistri PCB - tablo ki gen menm gwosè a gen yon pri 5 a 25 fwa pi wo pase regilye FR-4. Sa a se pa tou senpleman yon "mak prim", men rezilta a nan depans miltip tankou materyèl, pwosesis, ekipman, sede, ak tès.
Rogers gwo -tablo frekans se pa yon konbinezon senp nan résine epoksidik ak twal vè, men se yon sistèm fòmil espesyal:
Substra PTFE (polytetrafluoroethylene) (seri RO3000, seri RT/duroid):
Pri a nan PTFE pi bon kalite matyè premyè résine se sou 200-350 Yuan / kg, ki se plizyè fwa pi wo pase sa yo ki nan résine epoksidik
Inertness chimik trè fò, ke yo rekonèt kòm "wa plastik la", men difikilte pou pwosesis la tou trè wo.
Df (faktè pèt) ka osi ba ke 0.0009 (nan 10GHz), ki se youn nan nivo ki pi ba nan endistri a.
Rezin idwojèn kabòn + ranpli seramik (seri RO4000, tankou RO4350B):
Filler seramik detèmine konstan dyelèktrik - oksid aliminyòm (Al ₂ O3), nitrure aliminyòm (AlN), stronsyòm titanat, elatriye.
Pi wo rapò a ranpli seramik, plis ki estab Dk a, men pwosesis la pi difisil ak koute chè
Konpare ak PTFE pi, li gen pi bon pwosesis e li ka itilize pwosesis ki sanble ak FR-4, ak yon pri-efikasite eksepsyonèl.
Nwayo baryè teknik: tolerans konstan dyelèktrik kontwole nan ± 0.05 (seri RO4000), seri PTFE menm ± 0.02. Sa vle di ke fòmil materyèl la, inifòmite melanje, ak pwosesis SINTERING dwe fè tout bagay nan ekstrèm, ak nenpòt devyasyon ti tay pral lakòz pakèt la tout antye ke yo te kraze.
Pwosesis estanda nan FR-4 òdinè yo deplase nan tablo segondè frekans lan, epi prèske chak etap bezwen amelyore ak modifye:
1. Perçage: Bits perçage yo se consommables
Òdinè FR-4: Òdinè alyaj difisil fè egzèsis ase, ak pri ki ba
Tablo frekans segondè (ki gen ladan ranpli seramik): Patikil seramik gen gwo dite, ak ti moso fè egzèsis òdinè mete trè vit.
Dyaman kouvwi ti jan yo dwe itilize, ak pri a pou chak ti jan se plizyè fwa pi wo pase sa yo ki nan ti jan fè egzèsis òdinè.
Vitès wotasyon nan 30000 ~ 40000 rpm, pousantaj manje nan 5 ~ 8mm / min (òdinè FR-4 manje pi vit)
Depans perçage ogmante pa 20% a 100%
Substra PTFE: Materyèl la se mou epi li gen gwo severite. Perçage gen tandans fè burrs, ak brutality nan miray ranpa a nan twou yo oblije Ra mwens pase oswa egal a 1.5 μ m.
Plak kouvèti aliminyòm dwe itilize pou anpeche surchof ak lè refwadisman pou evite deformation tanperati ki wo -
Se brutality nan miray ranpa a nan twou kontwole nan Ra mwens pase oswa egal a 1.2 μ m, ak tolerans nan Ouverture se ± 0.01mm
2. Metalizasyon twou (depo kòb kwiv mete): yon baryè adisyonèl "aktivasyon".
Materyèl PTFE gen inertness chimik trè fò, ak kouch pwosesis konvansyonèl depo kòb kwiv mete pa ka kole nan tout - penti kap dekale nan kouch la sou miray ranpa a nan twou a se youn nan rezon prensipal pou gwo -frekans tablo bouyon.
Solisyon:
Ikid ki nan san tretman: itilize ikid ki nan san pou bonbade miray pò a, rugueux sifas Et ogmante aktivite.
Ekipman espesyal pwosesis plasma nesesè, ak yon sèl aparèy ki sòti nan plizyè dizèn de milye ak dè milyon
Ogmante tan pwosesis la pa apeprè 2-4 èdtan ogmante pri a pa 30% a 60%
Sodyòm naphthalene solisyon tretman (pwosesis tradisyonèl): fò korozivite, gwo presyon anviwònman an, piti piti ranplase pa plasma.
3. stratifikasyon: kouch pa kouch kimen jis yon kèk degre Sèlsiyis ale
Fluibilite résine ak koyefisyan ekspansyon tèmik (CTE) nan gwo -frekans tablo diferan anpil ak FR-4, epi dirèkteman aplike paramèt konpresyon òdinè pral inevitableman rankontre pwoblèm:
Plen frekans materyèl multikouch tablo: pri konpresyon ogmante pa 40% ~ 80%
Segondè frekans + FR-4 ibrid anpile (konpresyon melanje): ogmantasyon pri de 60% ~ 120%
Materyèl diferan gen diferans enpòtan nan CTE, ekspansyon tèmik asynchrone ak kontraksyon, ak gwo estrès entèn.
Yo dwe adopte yon konplo chofaj gradyan segmenté ak presyon, epi koub tanperati a ak paramèt presyon yo bezwen ajiste espesyalman.
Lè w ap pran RO4350B kòm yon egzanp: tanperati laminasyon an se 185 ± 5 degre, presyon an se 35 ± 5kg/cm ², ak tan izolasyon an se 90 ± 10s. Si kontwòl tanperati a ak presyon pa egzak, pwoblèm tankou ensifizan lyezon interlayer, kouch kimen, epesè inegal nan kouch mwayen an, ak deformation tablo ka rive.
