Èske ou toujou enkyete w sou pwoblèm tankou soude mask aliyman lank apre mete yon lòd anvan yo fè yon echantiyon PCB? Jodi a, sikwi Uniwell pral espesyalman eksplike ki jan yo rezoud pwoblèm kliyan an nan soude mask aliyman lank, kòm pwoblèm sa yo te deja te anpeche nan konsepsyon jeni nou an oswa pwosesis pwodiksyon an.
Sikui Uniwell gen 18 ane eksperyans nan manifakti PCB depi etablisman li yo nan 2007, e li te devlope yon metòd konsepsyon trè konplè ak sistèm kontwòl kalite pou pwoblèm bon jan kalite anpil nan tèt li ak endistri an.
Se konsa, konsènan mezi kontwòl konpayi nou an, apre kliyan an ranpli lòd la ak lage PCB a, yo te ban nou fidbak ki pa sèlman te fè bon jan kalite a PCB satisfè kondisyon yo, men yo finalman konprann rezon ki fè yo pou pwoblèm sa yo ak rezoud ane nan pwoblèm ak dout.
Konpanse nan lank mask soude
1. fenomèn negatif
Yon nouvo kliyan te deja rapòte rankontre lank ak aliyman pad sou yon PCB, sa ki lakòz yon bò nan pad la ke yo te kouvri pa lank ak gwosè a pad vin pi piti. Sa a ki kalite domaj PCB ka anpeche soudaj la nan aparèy mòn sifas ak se yon pwoblèm grav ak komen PCB bon jan kalite.
 |

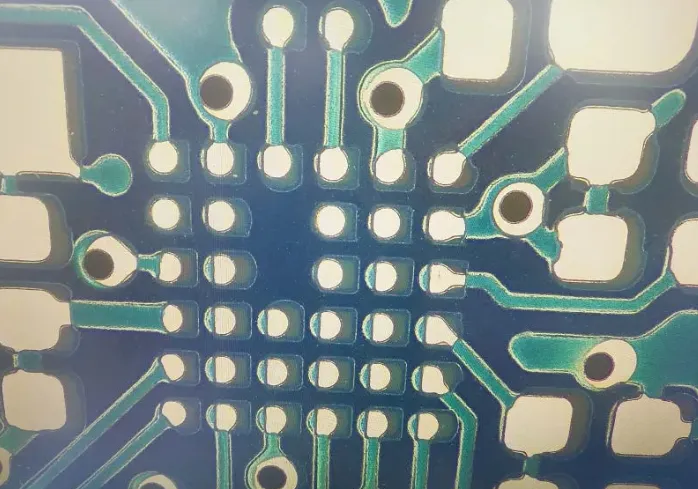

| Konpanse nan lank mask soude |
2. Kòz rasin
Se PCB enprime soude mask lank souvan itilize nan enprime ekran oswa Electrostatic flite. Nenpòt metòd enplike nan enprime sifas la tout antye ak lank mask soude, ki respire kouvri sifas la nan pad an soude ak yon kouch lank. Sepandan, ekspoze pad an soude mande pou yon konbinezon de ekspoze ak devlopman. Metòd ekspozisyon mask tradisyonèl soude, tankou machin ekspoze CCD oswa machin ekspoze manyèl, mande pou yo sèvi ak fim kòm yon zouti mwayen. Lè se modèl la fim misaligned ak pad an PCB soude, yo pral kwen an nan pad an soude dwe kouvri pa lank.
 |
| Apre yo fin fim nan tache ak tablo a PCB, degre sipèpoze li yo se tendans devyasyon |
Faktè ki afekte sipèpoze ant fim ak PCB:
| Nimewo seri | enfliyanse faktè | eskise | Deskripsyon detaye |
| 1 | Pòv estabilite dimansyon nan fim (negatif) | Tanperati ak sansiblite imidite | Materyèl fim (anjeneral Polyester ki baze sou) yo trè sansib a tanperati a ak imidite. Fluctuations nan tanperati anviwònman an ak imidite (menm ti chanjman nan depo, transpò, oswa zòn opere) ka lakòz ekspansyon tèmik ak kontraksyon oswa imidite absòpsyon/ekspansyon pèt/kontraksyon nan fim. Sa a se youn nan rezon prensipal yo. |
| Granmoun Aje ak Release Estrès | Film pral piti piti laj pandan pwosesis la nan fè plak, itilize, ak depo, ak lage estrès entèn yo pral lakòz chanjman ralanti nan gwosè. | ||
| Domaj fizik | Film se lonje, ki plwaye, oswa grate pandan operasyon, sa ki lakòz deformation lokal oswa an jeneral | ||
| 2 | Chanjman dimansyon nan substrate PCB | Pre pwosesis akimilasyon estrès | Pandan pwosesis la pre nan laminasyon, perçage, depozisyon kòb kwiv mete, transfè nan grafik kouch ekstèn, electroplating, grave, elatriye, PCB yo afekte pa estrès mekanik (tankou anfle ak deformation) ak estrès tèmik. Sa yo ensiste ka pa te konplètman lage oswa estabilize pandan pwosesis la mask soude. |
| Karakteristik materyèl | Koyefisyan nan ekspansyon nan kwiv-rekouvèr Plastifye (CCL) nan direksyon yo Longitudinal ak Transverse (X/Y) ka diferan, ki mennen ale nan deformation substrate. | ||
| 3 | Chanjman dimansyon nan substrate PCB | Pòv adsorption vakyòm | Degre nan vakyòm se ensifizan byen ak fèt san pwoblèm tache fim nan ak PCB nan tablo a ekspoze. |
| Granmoun aje, domaj, oswa flit lokal nan teren an sele vakyòm (sak po) ka mennen nan ase fòs adsorption lokal yo, sa ki lakòz glisman lokal yo oswa deformation nan fim nan oswa PCB pandan ekspoze. | |||
| Tablo ekspoze a inegal oswa gen objè etranje yo, ki afekte sele vakyòm ak inifòmite adsorption | |||
| Presizyon ak estati pwoblèm nan ekipman ekspoze | Pozisyon sistèm erè | PIN oswa sistèm aliyman vizyèl ks yo itilize pou aliyman gen ase presizyon oswa kalibrasyon kòrèk | |
| Mete nan PIN nan tèt li oswa devyasyon nan gwosè nan twou a pwezante (twou outillage) sou PCB a, burrs, ak tach, ka lakòz twou vid ki genyen oswa devyasyon nan aliyman an nan PIN la. | |||
| Mak ki pa kòrèk oswa domaje sou fim nan | |||
| Presizyon mekanik nan ekipman yo | Ankadreman ekipman, ray gid, mekanis transmisyon, elatriye gen mete, lach, oswa diminye presizyon | ||
| 4 | Operasyonèl ak pwosesis kontwòl faktè | Operasyon aliyman ki pa kòrèk ant fim ak PCB | Erè vizyèl, mank de konpetans oswa neglijans nan aliyman manyèl ka rezilta nan kòrèk aliyman inisyal la. |
| Pòv kontwòl nan tanperati anviwònman an ak imidite | Tanperati a ak fluctuations imidite nan atelye a ekspoze ak zòn depo fim yo twò gwo satisfè estanda kontwòl strik pwosesis (tankou 22 ± 1 degre C, 50 ± 5% RH), sa ki lakòz chanjman kontinyèl nan fim nan ak substrate pandan pwosesis la ekspoze | ||
| Move jesyon fim | Twòp itilizasyon fim (valab valab), anviwònman depo piman bouk (tanperati ki wo ak imidite/limyè solèy la dirèk), ak echèk nan mete gan pandan Rekipere ka rezilta nan kontaminasyon oswa deformation tèmik lokal yo. |
An rezime, nwayo a nan aliyman ekspoze fim manti nan "chanjman yo" nan fim nan ak substrate tèt yo, menm jan tou sistèm nan aliyman konplèks ki depann sou vizyon atifisyèl ak operasyon, ki kapab lakòz yon presizyon ki ba ak enstabilite.
3. Uniwell Circuits Solisyon
Sikwi Uniwell konsantre sou ankadreman egzijans segondè presizyon tankou wo nivo, wo-frekans, gwo vitès, mou konbinezon difisil, HDI, elatriye yo nan lòd yo elimine konplètman pwoblèm nan nan gwosè enstab ki te koze pa fim ak lank konpanse sou Solder kousinen ki te koze pa ba aliyman presizyon nan machin ekspoze yo, nou te entwodwi yon ekspè nan exte. Imaging (pa gen okenn fim obligatwa), otomatikman kenbe make aliyman pwen, e li gen yon mòd anfle ak réduction ki parfe adapte a chanjman ki fèt nan gwosè substrate. Depi entwodiksyon nan ekipman sa a, soude mask konpanse te siyifikativman amelyore, e li te resevwa lwanj inanim soti nan konpayi an ak kliyan!
LDI ekspozisyon pwosesis demonstrasyon:
1. Komisyon Konsèy PCB yo dwe soude mask ekspoze, ki gen modèl BGA ak peple kousinen soude soude
2. Rekipere done modèl mask soude ki baze sou modèl PCB
3. Gen tan pwan pwen yo make alantou tablo a, aliman yo, epi yo kòmanse ekspoze yo

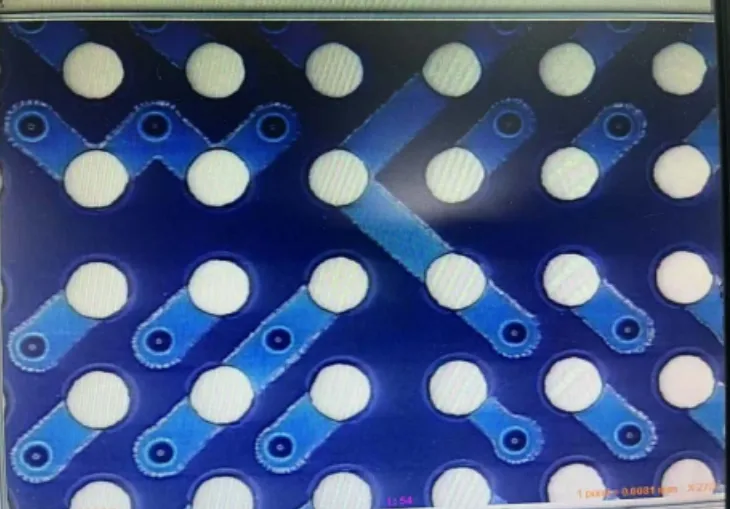

4. Apre devlopman, efè a aliyman ant fenèt la mask soude ak pad an te trè bon, ak pad an te vizyèlman konplètman santre
Nan lavni, Uniwell sikwi yo ap kontinye peye atansyon sou tandans endistri yo, toujou priyorite sèvis kliyan, rezoud enkyetid kliyan, ak bay kliyan ak eksperyans ekselan nan tèt ansanm avèk sikui Uniwell.
