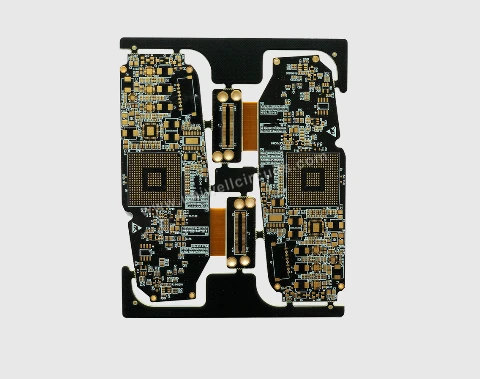

10 kouch yorijid flex enprime tablo sikwinan Uniwell Circuits se yon pwodwi pwofesyonèl ki fèt pou aparèy elektwonik segondè fyab, apwopriye pou senaryo aplikasyon ak kondisyon strik pou konpakte espas, estabilite siyal, ak tolerans anviwònman an. Komisyon Konsèy sa a konbine fòs estriktirèl ankadreman rijid sikwi enprime ak karakteristik pliye nan FPC fleksib, sipòte konsepsyon presyon melanje milti-kouch, epi li ka reyalize fil elektrik segondè -dansite ak entegrasyon fonksyonèl. Li se lajman ki itilize nan machin enèji nouvo, kontwòl endistriyèl, ekipman medikal, kominikasyon 5G, ak pwodwi elektwonik konsomatè segondè -.
Nwayo paramèt teknik ak kapasite fabrikasyon
Kantite kouch: 10 kouch (ki gen ladan 2 kouch pati fleksib)
Epesè plak: 1.5mm -2.0mm (depann sou modèl espesifik)
Ouverture minimòm: 0.2mm
Minimòm liy lajè/espacement: 3/3.5mil pou 4/4mil (yon ti jan diferan pwodwi).
Copper epesè: enteryè kouch Hoz (apeprè 0.5oz), kouch ekstèn 1oz
Tretman andigman: Immersion Gold amelyore fyab ak rezistans korozyon nan jwenti soude.
Kontwòl enpedans: Sipò pou asire estabilite transmisyon siyal gwo -vitès
Pwosesis espesyal: Sipòte kondisyon Customized tankou lwil oliv nwa, pon mask soude (5ml), estrikti laminated asimetri, elatriye.
Pwodiksyon ak livrezon avantaj
Uniwell Circuits gen baz pwodiksyon nan Shenzhen ak Jiangmen, ak faktori Shenzhen la konsantre sou echantiyon ak lòd ijan pou gwo -monte,gwo-frekans, gwo-vitès,HDIak rijid flex ankadreman sikwi enprime. Sik livrezon estanda a se:
8-12 kouch tablo: livrezon nan 72 èdtan, lòd ijan yo ka pi kout
Nou bay yon sèl -sèvis asanble sikwi enprime soti nan konsepsyon, fè tablo a soude, ki kouvri tout pwosesis la soti nan verifikasyon echantiyon an nan pwodiksyon an mas.
Konpayi an te jwenn plizyè sètifikasyon entènasyonal, ki gen ladan UL, ISO9001, IATF16949 (otomobil), GJB9001C (militè), ISO13485 (medikal), elatriye, pou asire ke pwodwi li yo satisfè kondisyon yo nan endistri otomobil, medikal, endistriyèl, ak militè.
Senaryo aplikasyon tipik
10 kouch rijid flechir sikwi enprime yo te aplike nan plizyè jaden -koupe akòz gwo entegrasyon li yo ak fyab.
Nouvo machin enèji: yo itilize pou sistèm jesyon batri (BMS) ak modil kontwòl bor pou kenbe operasyon ki estab nan tanperati ki wo ak anviwònman Vibration.
Elektwonik medikal: Si li ka vale andoskop epi reyalize transmisyon done 2Gbps gwo -, li satisfè kondisyon doub miniaturization ak pèfòmans segondè.
Aerospace ak machin ayeryen san ekipe: sistèm kontwòl vòl diminye pwa pa 120 gram, amelyore efikasite enèji ak manyablite.
Kominikasyon 5G ak aparèy portable: sipòte transmisyon siyal gwo-frekans ak gwo-vitès, ede miniaturize ak aparèy ki lejè.
