Nan jaden an nanmanifakti tablo sikwi enprime, teknoloji rediksyon kwiv jwe yon wòl enpòtan. Avèk devlopman kontinyèl nan aparèy elektwonik nan direksyon pou miniaturizasyon ak pèfòmans segondè, kondisyon yo pou presizyon sikwi sikwi enprime ak dansite layout yo ap vin de pli zan pli sevè. Teknoloji rediksyon kwiv, kòm yon mwayen kle pou fòme grafik sikwi presi, ap vin de pli zan pli enpòtan. Li pa sèlman satisfè kondisyon ki nan konsepsyon sikwi konplèks, men tou, jwe yon wòl iranplasabl nan amelyore pèfòmans pwodwi ak diminye depans pwodiksyon an.
Prensip pwosesis rediksyon kwiv
Pwosesis rediksyon kwiv la se esansyèlman retire selektif kouch kòb kwiv mete anplis sou laminated kwiv -rekouvèr atravè metòd chimik oswa fizik espesifik, kidonk fòme modèl sikwi presi. Pami divès metòd rediksyon kòb kwiv mete, etching chimik te vin pwosesis ki pi lajman itilize akòz efikasite segondè li yo ak presizyon. Gravure chimik itilize yon reyaksyon chimik ant solisyon grave ak kwiv pou fonn kouch kwiv endezirab. Gen divès kalite solisyon grave komen, ki gen ladan solisyon grave asid ak solisyon grave alkalin, yo chak ak mekanis grave inik ak senaryo aplikab.
Solisyon gravure asid anjeneral konpoze de klori kòb kwiv mete, asid idroklorik, ak oksijene idwojèn. Pandan pwosesis la grave, oksijene idwojèn aji kòm yon oksidan fò pou soksid kwiv nan iyon kwiv. Ekwasyon reyaksyon an se jan sa a: Cu+H2O2+2HCl=CuCl2+2H2O; Lè sa a, iyon kwiv pwodwi yo konbine ak iyon klori yo nan klori kòb kwiv mete yo fòme yon konplèks dlo -idrosolubl, kidonk reyalize disolisyon an ak retire kouch kwiv la. Solisyon grave asid gen avantaj tankou vitès grave ak bon inifòmite grave, ki fè li patikilyèman apwopriye pou la.
pwodiksyon de sikui amann.
Solisyon an grave alkalin se sitou ki konpoze de klori kòb kwiv mete, dlo amonyak, ak klori amonyòm. Prensip la grave baze sou fòmasyon nan konplèks ki estab ant iyon kwiv ak amonyak, ki kontinyèlman fonn kwiv. Pwosesis reyaksyon chimik la se jan sa a: (Cu+4NH3+CuCl2=2 [Cu (NH3) 2] Cl); Pousantaj grave solisyon asid alkalin relativman dousman, men presizyon gravure a wo anpil, epi li lajman itilize nan pwodiksyon ankadreman multi.
Copper rediksyon pwosesis koule
transfè modèl
Anvan yo kòmanse pwosesis rediksyon kòb kwiv mete, li nesesè pou transfere avèk presizyon modèl sikwi ki fèt sou sifas tablo an kwiv -rekouvèr. Pwosesis sa a anjeneral akonpli lè l sèvi avèk photoresist. Premyèman, respire fim sèk la sou Plastifye kwiv-rekouvèt la epi peze li byen sere ansanm. Imedyatman, Plastifye an kwiv -rekouvèr ekspoze a limyè iltravyolèt, epi fim nan negatif ak modèl sikwi yo mete pi wo a fim nan sèk. Limyè iltravyolèt la pase nan pati transparan fim negatif la, sa ki lakòz yon reyaksyon fotochimik nan fim sèk ki pi ba a, fòme yon fim geri ki ensolubl nan solisyon pwomotè a. Fim nan sèk nan pati ki pa ekspoze a ka byen fasil fonn pa solisyon an devlope nan etap nan devlopman ki vin apre, konsa prezante modèl la sikwi vle klèman sou tablo an kwiv -rekouvèr. Kontwòl egzat nan paramèt tankou tan ekspoze, tanperati, ak presyon enpòtan anpil nan pwosesis la nan transfè grafik. Tan ekspoze a twò kout, geri fim sèk la pa ase, ak pwoblèm tankou modèl twoub ak liy enkonplè yo gen tandans rive pandan devlopman; Si tan an ekspoze a twò lontan, li ka mennen nan geri twòp nan fim nan sèk, difikilte nan devlopman, e menm rezidyèl lakòl apre devlopman, ki afekte efè a grave ki vin apre. Ajisteman move nan tanperati ak presyon ka mennen tou nan adezyon ki lach ant fim nan sèk ak Plastifye an kwiv -rekouvèr, sa ki lakòz bul ak ondilasyon, ki tou gen yon enpak negatif sou presizyon nan transfè modèl.
Operasyon grave
Apre w fin ranpli transfè grafik la, li antre nan pwosesis grave grav la. Plonje Plastifye an kwiv ki gen fòm-nan yon solisyon grave, ki reyaji chimikman ak kouch kòb kwiv mete san pwoteksyon an, piti piti fonn epi retire li, konsa fòme liy sikwi presi. Pandan pwosesis la grave, faktè tankou konsantrasyon nan solisyon an grave, tanperati, tan grave, ak paramèt paramèt ekipman an grave tout gen yon enpak siyifikatif sou bon jan kalite a grave. Twòp konsantrasyon nan solisyon grave ak vitès vit grave ka mennen nan korozyon bò grav nan kous la, eklèsi oswa menm kraze nan liy yo; Si konsantrasyon an twò ba, vitès la grave pral ralanti, efikasite pwodiksyon an ap ba, epi tou ka gen grave enkonplè. Efè tanperati grave sou pousantaj grave tou trè enpòtan. Kòm tanperati a ogmante, vitès la grave akselere, men tanperati ki twò wo ap entansifye volatilizasyon ak dekonpozisyon solisyon an grave, pandan y ap ogmante risk pou korozyon bò; Si tanperati a twò ba, pousantaj grave a ap difisil pou satisfè kondisyon pwodiksyon an. Kontwòl tan grave egalman enpòtan. Si tan an twò kout, kouch kwiv la pa ka konplètman grave ale; Si tan an twò lontan, kous la grave yo pral twòp erode, ki afekte presizyon ak bon jan kalite kous la. Anplis de sa, paramèt tankou presyon espre ak vitès sikilasyon solisyon nan ekipman an grave bezwen ajiste rezonab selon sitiyasyon aktyèl la pou asire ke solisyon an grave ka inifòm aji sou sifas tablo an kwiv -rekouvèr, reyalize efè grave ki estab ak efikas.
Apre tretman grave
Apre grave fini, enpurte tankou solisyon grave, pwodwi reyaksyon, ak fim sèk ki pasyèlman retire yo ap rete sou sifas Plastifye kòb kwiv mete-rekouvèr la, ki mande yon seri de operasyon pòs-pwosesis. Premye etap la se pwosesis netwayaj la, ki enplike rense ak yon gwo kantite dlo pwòp pou retire rezidyèl solisyon grave ak lòt enpurte dlo -idrosolubl sou sifas la, anpeche yo gen efè negatif sou pwosesis ki vin apre yo. Apre sa, tretman siye ka fèt lè l sèvi avèk metòd tankou siye lè cho oswa siye lè natirèl pou asire ke sifas tablo an kwiv -rekouvwi konplètman sèk epi evite rezidi imidite ki ka lakòz oksidasyon kouch kwiv la. Nan kèk senaryo aplikasyon ki mande pou bon jan kalite sifas segondè, li ka nesesè tou pou pasive kous la grave pa fòme yon fim pasivasyon sou sifas kwiv la pou amelyore rezistans oksidasyon li yo ak rezistans korozyon. Finalman, yon enspeksyon kalite konplè fèt sou tablo sikwi enprime trete a, lè l sèvi avèk ekipman tankou mikwoskòp optik ak mikwoskòp elèktron ak anpil atansyon tcheke entegrite, presizyon, ak bon jan kalite sifas nan kous la, asire ke pwodwi a satisfè kondisyon yo konsepsyon. Pou pwodwi ki pa -konfòme yo detekte, li nesesè pou analize rezon ki fè yo epi pran mezi reparasyon ki koresponn yo oswa elimine yo.
Aplikasyon pwosesis rediksyon kwiv nan diferan kalite tablo sikwi enprime

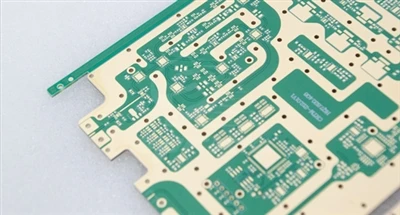

Rijid tablo sikwi enprime
Rijid tablo sikwi enprime, kòm yon kalite komen nan tablo sikwi enprime, lajman ki itilize nan divès aparèy elektwonik. Nan pwosesis fabrikasyon tablo sikwi enprime rijid yo, yo itilize teknoloji rediksyon kòb kwiv mete pou konstwi liy sikwi presizyon segondè -ki satisfè kondisyon koneksyon elektrik sistèm elektwonik konplèks yo. Pou egzanp, nan fabrikasyon plak mèr òdinatè, ka reyalize yon espas ki limite nan yon espas limite atravè teknoloji rediksyon kwiv, pou asire transmisyon done ki estab ak gwo vitès ant divès konpozan tankou CPU, memwa, kat grafik, elatriye. Pwosesis rediksyon kwiv la ka reyalize pi rafine lajè liy ak pi piti espas liy pa optimize paramèt grave ak adopte teknoloji avanse transfè grafik, efektivman amelyore entegrasyon an ak pèfòmans elektrik nan ankadreman rijid sikwi enprime.
Fleksib tablo sikwi enprime
Plak sikwi enprime fleksib yo lajman itilize nan aparèy elektwonik tankou smartphones ak aparèy portable ki mande pou gwo espas ak fleksibilite akòz avantaj inik yo nan fleksib ak lejè. Pwosesis rediksyon kòb kwiv mete tou jwe yon wòl kle nan pwodiksyon ankadreman sikwi enprime fleksib. Akòz lefèt ke substra a nan ankadreman sikwi enprime fleksib se anjeneral materyèl fleksib tankou polyimid oswa polyester, kondisyon yo pou pwosesis grave yo pi sevè. Pandan pwosesis la grave, li nesesè jisteman kontwole paramèt yo grave pou fè pou evite domaj nan substra mou a, pandan y ap asire presizyon ak fyab nan kous la. Nan modil kamera a nan yon smartphone, yo itilize yon tablo sikwi enprime fleksib pou kreye sikui amann atravè teknoloji rediksyon kwiv, reyalize yon koneksyon ki estab ant kamera a ak mèr la, epi yo kapab adapte yo ak kondisyon yo koube nan kamera a nan diferan ang. Avèk ogmantasyon nan aparèy portable, pi gwo defi yo te poze nan fleksibilite, rezistans koube, ak presizyon sikwi fleksib ankadreman sikwi enprime. Pwosesis rediksyon kòb kwiv mete an toujou ap inove ak devlope, adopte teknik ak materyèl ki pi avanse pou satisfè demann k ap grandi sa yo.
Rijid flex enprime tablo sikwi
Tablo sikwi enprime fleksib rijid la konbine avantaj ki genyen nan tou de ankadreman sikwi enprime rijid ak fleksib, ak bon fòs mekanik ak bondabilite, epi li se souvan itilize nan domèn segondè -tankou ayewospasyal ak elektwonik otomobil. Pwosesis rediksyon kòb kwiv mete fè fas a defi pi konplèks nan fabrikasyon rijid fleksib sikwi enprime, ki egzije gwo -fabwikasyon sikwi presizyon nan tou de pati rijid ak fleksib, pandan y ap asire koneksyon serye nan zòn tranzisyon an ant de la. Nan pwosesis pwodiksyon an, diferan paramèt pwosesis grave ak pwosesis bezwen yo dwe adopte ki baze sou karakteristik sa yo diferan nan pati rijid ak fleksib. Pou egzanp, pwosesis grav alkalin konvansyonèl yo ka itilize nan pati rijid pou reyalize pi wo presizyon grave; Nan pati fleksib la, yo ta dwe itilize yon pwosesis grav asid ki pi modere, epi kondisyon yo grave yo ta dwe estrikteman kontwole pou anpeche domaj nan substra fleksib la. Lè w itilize teknoloji rediksyon kòb kwiv mete rezonab, konbinezon rijid ak fleksib sikwi enprime ka reyalize konsepsyon sikwi konplèks ak metòd asanble fleksib, satisfè demann lan nan aparèy elektwonik segondè -pou pèfòmans segondè- ak segondè fyab tablo sikwi enprime.
