Nan epòk aktyèl la nan en teknoloji sekirite dijital, ki soti nan rezo siveyans segondè -definisyon nan lari vil yo rive jwenn aksè nan sistèm kontwòl ak alam nan bilding entèlijan, operasyon an ki estab nan divès kalite ekipman sekirite depann sou sipò nantablo sikwi enprime. Kòm "sant nè" nan ekipman sekirite, pwosesis fabrikasyon pcb la entegre atizana presizyon ak kontwòl kalite strik pou asire operasyon ki estab alontèm -li nan anviwònman konplèks, mete yon fondasyon pyès ki nan konpitè solid pou sistèm sekirite yo.
1, seleksyon materyèl: pèfòmans premye
(1) Seleksyon adaptabilite materyèl substrate
Pèfòmans materyèl substra a dirèkteman detèmine bon jan kalite debaz pcb la. FR-4 epoksidik résine vè twal tablo te vin pi pito chwa pou ekipman sekirite konvansyonèl akòz ekselan pri-efikasite li yo. Tanperati tranzisyon vè li yo anjeneral ant 130 degre ak 150 degre, epi li ka kenbe ki estab pèfòmans izolasyon elektrik ak fòs mekanik nan seri a tanperati anbyen nan -40 degre a 85 degre, satisfè bezwen yo nan kamera andedan kay la ak deyò, kontwòl aksè òdinè ak lòt ekipman.
Nan anviwònman ekstrèm, substrats seramik montre avantaj inik. Lè w pran substrate seramik alumina kòm yon egzanp, konduktiviti tèmik li yo ka rive jwenn 20-30W / (m · K), ki se plizyè douzèn fwa sa yo ki nan materyèl FR{-4. Li ka byen vit gaye chalè ki te pwodwi pa gwo pouvwa chips epi li apwopriye pou itilize nan anviwònman tanperati ki wo nan estasyon baz siveyans jaden. An menm tan an, konstan dyelèktrik li yo osi ba ke 9-10, sa ki lakòz pèt siyal minim nan gwoup la frekans 5G, efektivman asire estabilite nan transmisyon done ak asire transmisyon siyal lis pou ekipman sekirite nan zòn aleka.
(2) matche egzat nan materyèl konduktif
Foil kwiv, kòm nwayo kondiktif nan pcb, bezwen gen paramèt pèfòmans ki trè konpatib ak kondisyon sikwi. Sikui konvansyonèl yo souvan itilize papye kwiv elektwolitik ak yon epesè 18 μ m - 35 μ m, ak brutality sifas li yo Ra kontwole nan 0.3 - 0.5 μ m, ki ka efektivman diminye pèt transmisyon siyal wo-frekans. Nan modil pouvwa a nan sistèm sekirite a, yo pote gwo kouran, papye kwiv ak yon epesè 70 μ m oswa menm 105 μ m chwazi, konbine avèk konsepsyon fil elektrik gwo-gwosè, kontwole rezistans nan liy nan yon nivo trè ba epi asire transmisyon pouvwa efikas.
Anplis de sa, ak devlopman nan teknoloji, rkwit ba pwofil papye kwiv yo piti piti ap aplike nan gwo -liy siyal vitès. Tretman espesyal sifas li yo ogmante fòs lyezon ant papye kwiv ak kouch izolasyon pa 30%, pandan y ap diminye refleksyon siyal, satisfè kondisyon strik pou entegrite siyal nan transmisyon videyo segondè -definisyon nan ekipman sekirite.
2, Nwayo pwosesis manifakti: egal anfaz sou presizyon ak efikasite
(1) Transfè grafik: Repwodiksyon egzak soti nan konsepsyon nan antite
Transfè grafik se yon etap enpòtan nan transfòme konsepsyon sikwi an sikui fizik. Limyè penti machin lan sèvi ak yon reyon lazè pou grave modèl sikwi ak yon presizyon ± 5 μ m sou yon substra fim, ak Lè sa a, machin nan ekspoze sèvi ak limyè iltravyolèt transfere modèl yo sou yon Plastifye rekouvèr kwiv kouvwi ak photoresist. Pou reyalize sikwi pi rafine, teknoloji avanse LDI te lajman aplike, ak yon lajè liy minimòm ak espas 2mil / 2mil, ki ka satisfè kondisyon fil elektrik segondè -chips entegre nan ekipman sekirite.
(2) Gravure: Sur la nan presizyon sikwi
Pwosesis la grave detèmine fòm final la nan kous la. Solisyon asid klori ferrik se souvan itilize pou pwosesis sikwi amann, ak pousantaj grave li yo ka jisteman kontwole nan 15-20 μ m / min. Atravè ekipman grave espre, erè a inifòmite grave ka kontwole nan ± 5%. Pou anpeche korozyon bò afekte presizyon nan kous la, teknoloji modèn adopte teknoloji gravure segmenté, ki premye byen vit retire gwo zòn nan papye kwiv, ak Lè sa a, diminye konsantrasyon nan solisyon grave pou grave grave asire ke bor yo nan kous la pwòp.
(3) Laminasyon tablo multikouch: konstriksyon ki estab nan sikui twa -dimansyon
Laminasyon an nan tablo sikwi enprime milti-kouch mande pou kontwole egzak tanperati, presyon, ak tan. Nan yon tanperati ki wo nan 180 degre ak yon presyon nan 10 -15 MPa, résine epoksidik nan fèy semi-geri (PP fèy) fonn epi ranpli twou vid ki genyen yo. Apre 60-90 minit nan geri, se yon koneksyon ant kouch fò fòme. Pou asire presizyon aliyman interlayer, gwo presizyon pwezante broch ak teknoloji perçage lazè yo itilize pou kontwole konpanse interlayer nan ± 25 μ m, satisfè kondisyon ki nan transmisyon siyal gwo vitès pou konsistans interlayer.

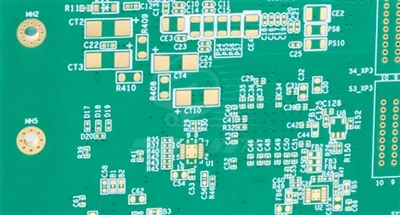

(4) Tretman Sifas: Amelyorasyon Pèfòmans ak Fyab
Pwosesis flite fèblan: Lè w itilize teknoloji nivelman lè cho, se yon kouch inifòm nan alyaj plon fèblan ki fòme sou sifas PCB la, ak yon epesè apeprè 1-3 μ m ak bon soudabilite. Li se apwopriye pou pri sansib nivo konsomatè ekipman sekirite, tankou kamera siveyans lakay yo.
Pwosesis depo lò: lè l sèvi avèk depo chimik pou fòme yon kouch nikèl 0.05-0.1 μ m ak yon kouch lò 0.02-0.05 μ m sou sifas kòb kwiv mete, ki ka efektivman anpeche oksidasyon kòb kwiv mete, ak yon rezistans kontak osi ba ke 10m Ω oswa mwens. Li se souvan itilize nan koòdone kominikasyon nan ekipman sekirite-wo fen asire transmisyon siyal ki estab.
Pwosesis OSP: Fim pwoteksyon òganik nan 0.2 - 0.5 μ m fòme sou sifas kòb kwiv mete atravè metòd chimik, ki se pri ki ba - epi li pa afekte presizyon nan kous la. Li se apwopriye pou soude otomatik ak lajman ki itilize nan pwodiksyon gwo-echèl nan ekipman sekirite.
3, enspeksyon kalite: kle nan asire pèfòmans
(1) Enspeksyon aparans ak gwosè
AOI otomatik detektè optik la ka detekte defo liy osi piti ke 50 μ m atravè teknoloji D 'multispectral, ak yon pousantaj presizyon nan plis pase 99% pou idantifye sikui kout, sikui louvri, antay, ak lòt pwoblèm. Detektè AXIX X-ray itilize prensip D' pénétration pou montre klèman estrikti entèn nan jwenti soude BGA yo, detekte endikatè bon jan kalite soude tankou pousantaj anile, epi asire fyab soude eleman kle yo.
(2) Tès pèfòmans elektrik
Tester zegwi vole a ka fè tès konduktiviti sou chak ne rezo ak yon presizyon tès 0.1 Ω, epi li ka byen vit lokalize pwoblèm sikwi kraze. Pou liy siyal gwo vitès -, yo itilize yon analizè rezo pou tès enpedans pou asire ke devyasyon ant enpedans karakteristik ak valè konsepsyon an kontwole nan ± 5%, asire entegrite transmisyon siyal la.
(3) Verifikasyon fyab
Atravè tès solid tankou aje tanperati ki wo, monte bisiklèt tanperati ki wo ak ba, ak tès chalè mouye, simulation anviwònman an piman bouk nan ekipman sekirite nan itilizasyon aktyèl asire pèfòmans ki estab ak serye nan tablo sikwi enprime pandan operasyon alontèm -.
