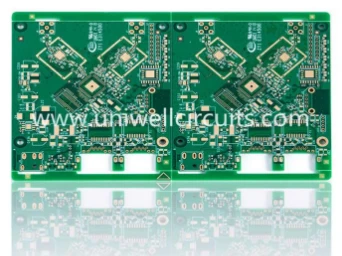

4-kouch PCBse lajman ki itilize nan konsepsyon aparèy elektwonik. Li se yon tablo sikwi enprime ak kat kouch papye kòb kwiv mete, nan ki sèlman de kouch ekstèn yo ka pase, ak de kouch enteryè yo se kouch papye kwiv. Lè w ap desine yon PCB 4-kouch, kouch se yon pati trè enpòtan. Sa ki anba la yo pral prezante metòd yo kouch ak avantaj ak dezavantaj yo pou 4-kouch PCB.
Metòd yerarchize:
1. Kouch kouch siyal la ak kouch pouvwa: Nan 4-kouch PCB konsepsyon, kouch kouch siyal la ak kouch pouvwa se yon metòd komen. Nan konsepsyon PCB, kouch siyal la itilize pou transmèt siyal, pandan y ap kouch pouvwa a bay ekipman pou pouvwa. Lè yo separe kouch siyal la ak kouch pouvwa youn ak lòt, entèferans ant kouch siyal la ak kouch pouvwa a ka redwi, amelyore pèfòmans PCB la.
2. Divize kouch avyon an: Yo nan lòd yo ogmante kontinwite nan avyon an ekipman pou pouvwa, kouch avyon an ka divize an plizyè ti pasèl. Avantaj nan fè sa se ke li ka diminye chalè a ki te pwodwi pa reflow soude, evite konsantrasyon nan chalè nan yon sèl kote ki ka lakòz chalè twòp ak afekte pèfòmans nan tout tablo a.
3. Kouch tè kouch ak kouch siyal: kouch tè a egziste pou diminye radyasyon elektwomayetik ak pwoteje kouch siyal la. Kouch tè a ak kouch siyal ka bay pwoteksyon epi redwi entèferans ant kouch siyal yo. Anplis de sa, kouch tè a ka jwe tou yon wòl nan transfè chalè ak dissipation, amelyore estabilite PCB la.
Avantaj ak dezavantaj nan kouch nan 4-kouch PCB:
avantaj:
1. Diminye entèferans ant kouch siyal: Pa kouch, kouch siyal la ak kouch pouvwa ka separe youn ak lòt, diminye entèferans mityèl ant kouch siyal ak amelyore fyab siyal ak estabilite.
2. Amelyore kapasite anti-entèferans: Pa kouch, kouch tè a ak kouch siyal yo ka kouch pou bay pwoteksyon, diminye enpak entèferans ekstèn sou siyal la, ak amelyore kapasite anti-entèferans PCB la.
3. Amelyore pouvwa ak kapasite dissipation chalè: Pa kouch, avyon ekipman pou pouvwa ak kouch dissipation chalè ka fèt pou amelyore transmisyon pouvwa ak efè dissipation chalè, asire estabilite ak lavi PCB la.
Dezavantaj:
1. Ogmante konpleksite konsepsyon: kouch nan 4-kouch PCB mande pou pwosesis konsepsyon ak teknik pi konplèks, ki mete pi gwo demand sou konsèpteur yo.
2. Ogmantasyon pri: Konpare ak PCB yon sèl-kouch oswa doub-kouch, pri pwodiksyon an nan 4- PCB kouch pi wo, ak konsepsyon an kouch ak pwosesis fabrikasyon tou ogmante depans yo.
Rezime: Metòd stratifikasyon nan 4-kouch PCB ka reyalize atravè divès metòd tankou kouch siyal ak kouch pouvwa kouch, kouch avyon segmentasyon, kouch tè ak kouch siyal. Kouch ka amelyore pèfòmans PCB yo, ki gen ladan diminye entèferans ant kouch siyal, amelyore kapasite anti-entèferans, ak amelyore kapasite dissipation pouvwa. Sepandan, kouch kapab tou ogmante konpleksite konsepsyon ak depans fabrikasyon. Se poutèt sa, lè w ap desine yon PCB 4-kouch, li nesesè pou konsidere avantaj ak dezavantaj stratifikasyon selon bezwen espesifik, osi byen ke posiblite konsepsyon ak fabrikasyon, epi pran desizyon rezonab.
