Yon rezime fraz: Rogers gwo -tablo frekans entèpretasyon Dk/Df

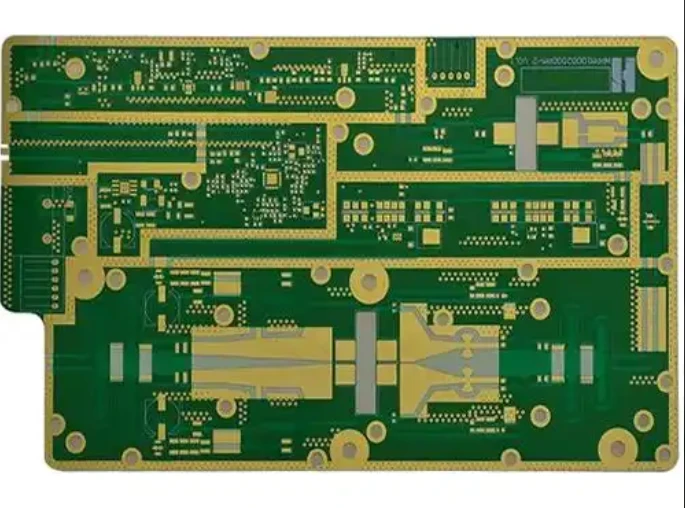

Dk detèmine si siyal la vwayaje vit oswa ou pa, epi si enpedans la egzat, pandan y ap Df detèmine si siyal la dekonpoze sevè ak ki jan lwen li ka vwayaje. Premye a se kondisyon wout la nan atè prensipal la, ak dènye a se konsomasyon gaz - de paramèt sa yo ansanm detèmine ki frekans ak konbyen tan lyen frekans segondè sa a ka kouri.
1, Dk (dielectric konstan ε r): Tib "vitès ak enpedans"
Siyifikasyon fizik: Kapasite yon materyèl pou estoke enèji elektrik nan yon jaden elektrik se yon rapò san dimansyon nan vakyòm relatif (=1). Ekri Dk oswa ε r nan jeni.
Li antre dirèkteman nan twa fòmil jeni (sa a se kle nan "entèpretasyon", paramèt sèlman fè sans lè konvèti nan endikatè sikwi):
Vitès pwopagasyon: Vp=c/√ Dk - Plis Dk la pi ba, se pi rapid siyal la kouri.
Reta transmisyon: tpd ≈ 84.7 × √ Dk (ps/pous) - Lè Dk chanje soti nan 3.48 a 3.60, reta a dérive sou 0.3%
Enpedans karakteristik: Anba menm lajè liy lan / epesè dielectric, Z0 ∝ 1/√ Dk - Dk patipri pa 0.1, 50 Ω ka devye pa plis pase 2.5 Ω, dirèkteman deklanche refleksyon
2, 5 enkonvenyans ki pi fasil yo etap sou lè w ap li manyèl done yo
Sa a se pati ki pi pratik nan mo 'entèpretasyon' - pou menm Dk/Df, diferan kondisyon nominal yo ka mennen nan diferans enpòtan nan nimewo:
Diferans frekans tès la: Dk nan FR-4 anjeneral make ak yon valè 1MHz, epi tablo frekans segondè a dwe gade done alantou 10GHz. Dk diminye ak frekans, epi lè l sèvi avèk valè frekans ba-pou simulation gwo frekans pral inevitableman lakòz patipri.
Metòd tès enkonsistan: estanda endistri IPC-TM{-650 band liy rezonans metòd / SPDR mande pou konfimasyon kondisyon ki konsistan anvan konparezon kwa manyèl, ak done tès ki pa estanda pa ka dirèkteman konpare orizontal.
Tolerans make kòm vityèl: toujou mete valè a ± lè w ap gade Dk. ± 0.02 ak ± 0.2 se de kapasite kontwòl enpedans konplètman diferan.
Anisotropi inyore: Manyèl la ka sèlman bay yon Dk, men aks Z-aks aktyèlman diferan de plan XY la. Liy Microstrip, liy bann, ak estrikti sonan yo sansib nan direksyon, epi yo ta dwe fè simulation avèk presizyon.
Imidite ak fuit papye kwiv: Dk ogmante ak Df deteryore apre tablo a absòbe dlo (PTFE to absòpsyon dlo<0.02%, almost unaffected); In addition, the conductor loss caused by copper foil roughness at 10GHz may exceed the dielectric loss, and HVLP/RTF low profile copper foil must be used.
3, metòd entèpretasyon twa etap aterisaj
Premye seri frekans:<6GHz, RO4000 series is sufficient; 6~30GHz, Choose RO3000/PTFE mid-range; ≥30GHz, Directly access RT/duroid 5880 and RO3003.
Kalkile bidjè pèt la ankò: estime pèt dyelèktrik la lè l sèvi avèk d ≈ 2.3 · f · Df ·√ Dk, ajoute pèt kondiktè a, epi wè si pèt ensèsyon total la ka satisfè Marge lyen an, olye ke jis konsantre sou valè Df la.
Finalman, verifye estabilite: Manifakti a oblije bay rapò Dk/Df pou frekans opere, ranje tanperati konplè, ak pakèt pa pakèt, epi konfime ki direksyon Dk ak pwen frekans yo itilize nan simulation la.
