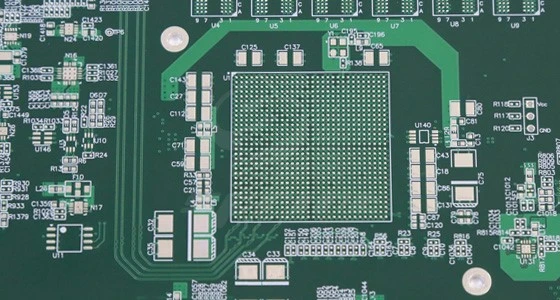

Teknoloji konsepsyon ak fabrikasyon pcb ap fè fas ak defi grav. Yo nan lòd yo satisfè demann lan pou pi piti gwosè, pi wo pèfòmans, ak plis fonksyon nan pwodwi elektwonik,twou avègteknoloji se kle. Divizyon lòd twou avèg jwe yon wòl enpòtan nan konsepsyon pcb ak fabrikasyon, ki afekte dirèkteman pèfòmans, dansite fil elektrik, ak pri fabrikasyon tablo sikwi a.
1, konsèp debaz nan twou avèg ak twou antere l '
(1) Twou avèg
Twou avèg se yon kalite -twou ki konekte fil elektrik enteryè yon pcb ak fil elektrik sifas pcb la. Karakteristik li se ke twou sa a pa antre nan tablo a tout antye. Twou avèg yo anjeneral yo itilize konekte sikui ekstèn ak sikui enteryè adjasan. Nan tablo sikwi enprime milti -kouch yo, yo ede diminye distans transmisyon siyal la, diminye entèferans siyal, ak amelyore entegrite siyal, jwe yon wòl enpòtan nan pwosesis miniaturizasyon aparèy elektwonik yo. Pou egzanp, nan tablo sikwi enprime tankou kat mèr telefòn mobil ki mande pou itilizasyon espas segondè ak pwosesis siyal, twou avèg ka reyalize koneksyon elektrik pi efikas nan yon espas limite. Ouvèti li yo anjeneral piti, anjeneral ant 0.1 -0.3mm, pou satisfè kondisyon ki nan fil elektrik wo dansite.
(2) Twou antere
Twou ki antere a se yon kalite twou -ki konekte sèlman fil elektrik ant kouch enteryè yo epi yo pa ka obsève dirèkteman nan sifas pcb la. Twou antèman kreye chemen koneksyon elektrik ki estab nan tablo sikwi enprime milti-kouch, ki enpòtan anpil pou reyalize fonksyonalite sikwi konplèks. Nan plak mèr sèvè segondè -fen ak lòt ankadreman sikwi enprime ki mande pou pèfòmans elektrik strik ak estabilite, twou antere yo ka itilize pou konekte plizyè kouch pouvwa ak kouch siyal, asire distribisyon pouvwa ki estab ak transmisyon siyal serye. Ouverture li se relativman ti, menm jan ak twou avèg, sitou nan seri a nan 0.1 -0.3mm, anfòm tandans nan fil elektrik segondè dansite.
2, Definisyon avèg antere lòd twou
(1) Definisyon ki baze sou frekans perçage lazè
Nan gwo -dansite interconnect tablo, yon definisyon komen nan lòd twou avèg antere an gen rapò ak kantite sik lazè perçage. Senpleman mete, estrikti twou avèg ki te fòme pa perçage lazè koresponn ak yon sèl lòd. Pa ekzanp, pou yon bi-kouch kouch avèg/antere HDI tablo ak pi bon kalite perçage lazè, si se sèlman yon sèl operasyon perçage lazè fèt pou konekte kouch ekstèn nan kouch enteryè adjasan a, Lè sa a, estrikti sa a se premye -lòd. Si de operasyon perçage lazè yo te pote soti, twou avèg ki te fòme pa premye perçage lazè a konekte soti nan kouch ekstèn nan yon sèten kouch enteryè, ak dezyèm perçage lazè konekte soti nan kouch enteryè ki deja egziste nan yon kouch enteryè pi fon, Lè sa a, li se dezyèm lòd la. Metòd definisyon sa a souvan itilize nan tablo HDI ak perçage lazè kòm metòd prensipal manifakti twou avèg, ki ka entwitif reflete konpleksite koneksyon ant diferan nivo reyalize atravè perçage lazè.
(2) Definisyon kantite plak nwayo kondiktif ki baze sou perçage mekanik
Pou ka itilize mekanik avèg / antere twou perçage, fè yon sèl plak nwayo se premye lòd la, ak fè de plak nwayo se dezyèm lòd la. Pou egzanp, nan kèk estrikti pcb konplèks, twou mekanik antere yo bezwen konekte plizyè kouch enteryè. Lè yon twou mekanik antere ka fè de ankadreman nwayo, estrikti twou antere an satisfè dezyèm estanda lòd -. Nan pwosesis pwodiksyon an nan tablo pcb milti -kouch, si perçage mekanik kòmanse soti nan yon sèten kouch enteryè epi li pase nan de ankadreman nwayo diferan nan sekans pou reyalize koneksyon elektrik, konsepsyon sa a fè pati dezyèm -lòd mekanik perçage estrikti twou avèg antere l '. Metòd definisyon sa a aplikab pou desen pcb ki sèvi ak perçage mekanik pou fòme twou avèg oswa twou antere pou konekte kouch enteryè yo, ki reflete kapasite ak relasyon yerarchize perçage mekanik pou etabli koneksyon ant diferan ankadreman nwayo.
(3) Definisyon ki baze sou estrikti kouch
Estrikti yo souvan itilize nan endistri a, tankou a + n + a ak a + n + n + a, yo itilize pou non tablo HDI epi defini lòd yo, kote a reprezante yon kouch adisyonèl, ak yon kouch adisyonèl ki se premye lòd la, de kouch adisyonèl yo se dezyèm lòd la, ak twa kouch adisyonèl yo se twazyèm lòd la; N reprezante kouch debaz la. Estrikti komen yo enkli 1+n+1, 1+n{+1, 2+n{+2, 2+n+n{+2, 3+n{+3, 3+n+n{+3, elatriye. kouch sou chak bò kouch nwayo n, ki koresponn ak yon premye -strikti twou avèg antere l; Estrikti 2+n+n{+2 reprezante de kouch adisyonèl sou chak bò de kouch nwayo n yo, ki fè pati yon dezyèm -òd estrikti twou avèg antere. Metòd definisyon sa a pran an kont estrikti an jeneral nan pcb la ak detèmine lòd la nan twou avèg antere l 'yo ogmante kantite kouch. Li trè klè lè w ap dekri tablo HDI ak estrikti konplèks anpile.
3, Karakteristik ak senaryo aplikasyon nan twou avèg antere nan lòd diferan
(1) Premye lòd twou avèg antere
Premye-lòd twou avèg antere a se yon estrikti relativman debaz. Twou avèg li yo anjeneral konekte dirèkteman nan kouch ekstèn pcb a ak kouch enteryè adjasan a, fòme yon senp estrikti entèkonekte -dansite segondè. Nan estrikti sa a, ouvèti twou avèg ak twou antere pi piti, ak lajè kous la ak espas yo pi egzak, sa ki ka siyifikativman amelyore entegrasyon ak pèfòmans elektrik pcb la. Premye -kòd twou avèg antere a apwopriye pou pwodwi elektwonik ki gen sèten kondisyon pou itilizasyon espas men ki pa gen konpleksite sikwi patikilyèman wo, tankou kèk pwodwi elektwonik konsomatè senp, tankou braslè entelijan, ekoutè Bluetooth senp, elatriye. Pwodwi sa yo bezwen reyalize fonksyon debaz nan espas limite, ak premye -kòd twou avèg antere ka efektivman redwi gwosè a ak pri enprime sikwi yo satisfè kondisyon yo pandan y ap satisfè egzijans sikwi enprime pi ba yo.
(2) Dezyèm lòd twou avèg antere
Dezyèm -lòd twou avèg antere an ajoute konpleksite nan yerachi koneksyon sou baz premye-lòd la. Li pa sèlman gen ladann premye -twou avèg lòd ki konekte soti nan kouch ekstèn nan kouch enteryè adjasan a, men tou ajoute dezyèm -twou avèg lòd ki konekte soti nan kouch ekstèn nan kouch ki pi fon nan kouch entèmedyè a, osi byen ke korespondan estrikti twou antere. Dezyèm lòd twou avèg antere ka reyalize koneksyon sikwi pi konplèks, apwopriye pou pwodwi elektwonik ki mande entegrite siyal segondè ak dansite fil elektrik, tankou smartphones, tablèt, elatriye Pran smartphones kòm yon egzanp, yo mande pou anpil chips, detèktè, ak lòt konpozan yo dwe konekte intern. Dezyèm lòd twou avèg antere ka reyalize yon gwo kantite koneksyon elektrik nan espas mèr limite, pandan y ap diminye pèt ak entèferans pandan transmisyon siyal atravè konsepsyon rezonab, amelyore pèfòmans jeneral telefòn nan.
(3) Gwo lòd avèg antere twou (twazyèm lòd ak pi wo a)
Twazyèm lòd ak pi wo òdone twou avèg antere estrikti yo pi konplèks epi yo ka satisfè kondisyon ki nan pwodwi elektwonik segondè -fini pou ultra-segondè dansite fil ak bon pèfòmans elektrik. Nan domèn ekipman kominikasyon 5G, plak mèr sèvè segondè-, ekipman elektwonik ayewospasyal, elatriye, akòz bezwen pou trete yon gwo kantite siyal gwo -vitès ak segondè-frekans ak entegre anpil modil fonksyonèl nan espas limite, teknoloji segondè -lòd twou avèg antere l te vin kle. Pou egzanp, nan tablo sikwi kominikasyon nan estasyon baz 5G, gwo -lòd twou avèg antere ka reyalize gwo-transmisyon done vitès ant diferan chips, diminye reta siyal ak diafonis, epi asire estabilite ak efikasite nan kominikasyon; Nan ekipman elektwonik ayewospasyal, gwo-lòd twou avèg antere ede diminye pwa nan ankadreman sikwi, amelyore fyab ekipman ak kapasite anti-entèferans, epi satisfè kondisyon ki strik nan gwo-pèfòmans ak ekipman ki lejè nan domèn ayewospasyal la.
4, siyifikasyon an ak enfliyans nan divizyon lòd twou avèg antere l '
(1) Enpak la sou dansite fil elektrik pcb
Ogmantasyon nan lòd la nan twou avèg antere pèmèt ankadreman sikwi enprime yo reyalize pi wo dansite fil elektrik. Lè yo desine twou avèg ak twou antere nan lòd diferan, plis chemen koneksyon yo ka etabli ant kouch yo enteryè ak ekstèn nan tablo sikwi a, kidonk diminye presyon an sou fil elektrik deyò a epi ki pèmèt tablo sikwi a akomode plis eleman elektwonik ak sikui. Sa enpòtan anpil pou miniaturizasyon ak entegrasyon fonksyonèl pwodwi elektwonik yo. Pou egzanp, nan smartphones, teknoloji avanse twou avèg pèmèt mèr la entegre plis chips ak modil fonksyonèl nan yon gwosè limite, reyalize amelyorasyon kontinyèl nan fonksyon telefòn.
(2) Enpak sou entegrite siyal la
Yon konsepsyon rezonab nan lòd twou avèg antere ka ede amelyore entegrite siyal. Avèk ogmantasyon kontinyèl nan frekans opere aparèy elektwonik, pwoblèm tankou pèt siyal, refleksyon, ak diafonis pandan transmisyon yo ap vin de pli zan pli enpòtan. Twou avèg antere nan diferan lòd yo ka optimize chemen transmisyon siyal la, redwi distans transmisyon siyal la, epi diminye enpedans enpedans siyal la nan twou via a selon kondisyon transmisyon siyal la, kidonk efektivman amelyore kalite ak estabilite siyal la. Nan senaryo aplikasyon an nan transmisyon done gwo -vitès, tankou koòdone transmisyon done nan kondui solid-eta, yon lòd apwopriye nan konsepsyon twou avèg antere ka asire gwo-vitès ak transmisyon done egzat.
(3) Enpak sou depans fabrikasyon yo
Ogmantasyon nan lòd la nan twou avèg antere anjeneral mennen nan yon ogmantasyon nan depans fabrikasyon. Avanse twou avèg antere mande pou pwosesis manifakti pi konplèks ak pi wo ekipman presizyon, tankou pi wo egzijans presizyon pou perçage lazè ak pi gwo difikilte nan perçage mekanik. An menm tan an, kontwòl pi sevè tou mande nan pwosesis tankou laminasyon ak galvanoplastie. Anplis de sa, pousantaj pwodiksyon an nan tablo sikwi enprime ak gwo -lòd avèg yo antere estrikti twou se relativman ba pandan pwosesis pwodiksyon an, plis ogmante pri fabrikasyon. Se poutèt sa, nan pwosesis la konsepsyon pcb, li nesesè pou konsidere konplè faktè tankou kondisyon pèfòmans pwodwi ak bidjè pri, ak rezonab chwazi lòd la nan twou avèg antere l 'yo reyalize pi bon pri -efikasite.
