echantiyon PCBjwe yon wòl enpòtan nan devlopman nan endistri elektwonik modèn, ak pwodiksyon an nan tablo milti-kouch se yon pati enpòtan nan li. Atik sa a pral sitou eksplike pwosesis la nan12 kouch PCBechantiyon ak pwodiksyon tablo milti-kouch an detay.

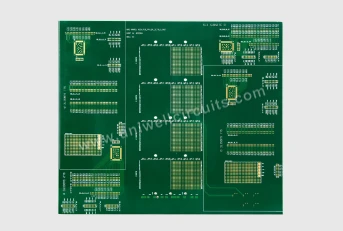

12 kouch PCB echantiyon
1. Detèminasyon konsèp konsepsyon: Anvan konsepsyon PCB, li nesesè pou detèmine konsèp konsepsyon an, ki gen ladan konsepsyon sikwi, layout, layout pad, elatriye, epi chwazi materyèl apwopriye ki baze sou karakteristik diferan sikwi.
2. Konsepsyon lojisyèl: Sèvi ak lojisyèl CAD pou Layout PCB ak konsepsyon layout, kalkile paramèt fil elektrik ak lòt enfòmasyon ki gen rapò.
3. koreksyon grafik: Enpòte lojisyèl ki fèt dosye nan lojisyèl koreksyon grafik fè operasyon aktyèl koreksyon sou PCB, ki gen ladan fil elektrik, liy engraving, elatriye.
4. Copper plating: Mete PCB ki fèt sou tablo a epi kouvri l ak yon kouch kwiv, ki itilize pou konduktivite PCB.
5. Kouch: Lyezon kouch kòb kwiv mete nan matyè premyè sou PCB a pou fòme yon antye solid.
6. Enpresyon ekran: Ajoute mak karaktè sou PCB a pou endike non ak kote eleman elektwonik yo.
7. Gravure chimik: Sèvi ak metòd grave chimik pou retire kouch kòb kwiv mete depase, kite dèyè sikui yo ak kousinen yo mande yo.
8. Forage: Atravè teknoloji perçage, anpil ti twou yo komanse fouye sou tablo a pou soude konpozan elektwonik.
9. Flite fèblan: Flite yon kouch fèblan sou pad la soude pou pwoteje li epi ogmante konduktiviti.
10. Tès: Fè tès elektrik konplè pou evalye pèfòmans ak fyab tablo sikwi a.
Pwodiksyon tablo milti kouch
Pwodiksyon tablo miltikouch se pwosesis pou anpile ak lyezon plizyè ankadreman yon sèl-kouch nan yon sèten lòd yo fòme tablo konplèks multi.
Pi gwo diferans ki genyen ant pwodiksyon tablo milti-kouch ak pwodiksyon yon sèl tablo manti nan kondisyon yo bon jan kalite nan tablo a. Pou asire ke chak kouch tablo gen menm kalite ak menm jan pèfòmans nesesè, metòd pwosesis la tou siyifikativman diferan de pwodiksyon tablo sèl. Anjeneral pale, pwodiksyon an nan tablo milti-kouch se sitou divize an pwosesis sa yo:
1. Klou: Fè twou sou chak kouch laparans pou koneksyon fil, ak Lè sa a, ranje li nan tablo a ak klou yo fòme yon antye.
2. pwensonaj: Konekte twou yo komanse fouye ansanm lè l sèvi avèk yon machin pwensonaj pou fòme menm koneksyon an.
3. anpile: pile ankadreman kloure yo epi koupe yo nan fòm ou vle a.
4. Plak presyon: Apre yo fin anpile plak yo, yo bezwen fikse epi yo ta dwe mete tout plak la nan yon machin plak presyon pou chofaj ak peze, ak fèy an kwiv sandwich pou fòme yon efè kouch.
5. Koupe: Koupe tablo a nan fòm vle a epi polis li pou retire nenpòt inegalite.
6. Tès: Fè yon tès elektrik konplè pou konfime pèfòmans ak fyab tablo sikwi a.
