1, DefinisyonGwo vitès ak gwo frekans Komisyon Konsèy

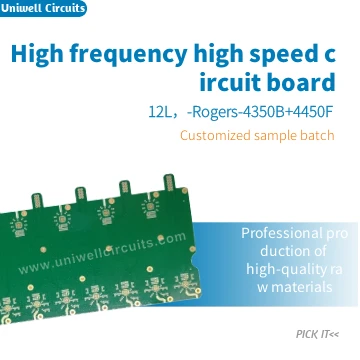

High Speed High Frequency Board refere a yon tablo sikwi enprime (PCB) ki kapab transmisyon siyal gwo vitès ak ki estab nan seri frekans segondè. Sa a ki kalite tablo anjeneral gen ekselan pwopriyete elektrik ak tèmik satisfè bezwen yo nan transmisyon siyal wo-frekans.
Gwo vitès tablo: Gwo vitès tablo sitou konsantre sou relasyon ki genyen ant siyal monte / tonbe tan ak reta liy transmisyon. Lè reta nan yon siyal dijital nan yon sikwi sou liy transmisyon an depase 1/2 nan tan an monte, yo rele sa yon kous gwo vitès. Pa gen okenn estanda inifye pou definisyon sikwi gwo vitès, men anjeneral sikui lojik dijital yo gen yon frekans 45MHz-50MHz oswa pi wo, ak sikui ki opere pi wo a frekans sa a okipe yon sèten pwopòsyon nan tout sistèm elektwonik la, ki yo rele sikui gwo vitès.
Tablo frekans segondè: Definisyon yon tablo frekans segondè sitou depann sou spectre frekans ki te pwodwi pa bor li yo, ki se yon karakteristik nan siyal la tèt li, san yo pa konsidere faktè sa yo nan liy transmisyon an. Anjeneral, lè siyal la transmèt
Lè Pleasant a (EMI transmisyon Pleasant) pi gran pase 100MHz, li ka rele yon kous segondè-frekans. Fòmil pou kalkile lajè transmisyon an se: [F=\ frac {1} {Tr \ fwa \ pi}], kote (F) se frekans lan (GHz) ak (Tr) (nanosegond) refere a tan monte oswa tonbe nan siyal la. Dapre fòmil sa a, lè tan an monte se mwens pase apeprè 3.185ns, li ka konsidere kòm yon kous segondè-frekans.
