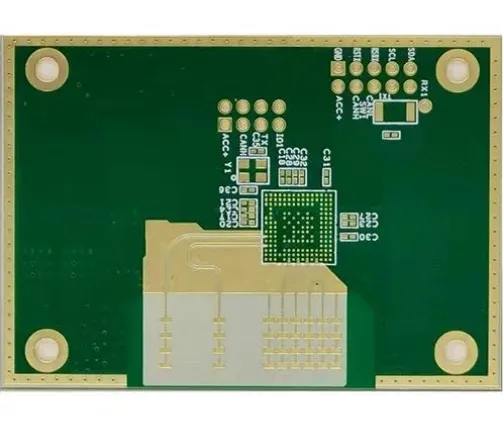

Ak eksplozyon an nanwo-frekansSenaryo aplikasyon tankou kominikasyon 5G, navigasyon satelit, ak rada onn milimèt, demann lan pou echantiyon wo-frekans tablo te bondi. Sepandan, fèy papye segondè-frekans (tankou Rogers, PTFE, elatriye) yo koute chè epi yo gen konpleksite pwosesis segondè. Ki jan yo reyalize optimize pri pandan etap nan pran echantiyon te vin kle nan compétitivité antrepriz.
Faz Design: Kontwòl Sous nan Optimizasyon Pri
1. matche egzat nan seleksyon materyèl
Segondè solisyon ranplasman tablo frekans: Pou kondisyon diferan bann frekans (tankou anba a 6GHz vs 24GHz+), chwazi tablo ak pi wo pri-efikasite (tankou Rogers 4350B vs 6002) pou fè pou evite "sipli pèfòmans".
Konsepsyon kouch melanje: Sèvi ak pri ki ba-materyèl FR4 nan kouch ki pa kritik ak fèy papye segondè-frekans (tankou PTFE) sèlman nan kouch nan siyal ka diminye depans jeneral pa 20% -30%.
2. Senplifikasyon nan estrikti anpile ak konsepsyon enpedans
Diminye kantite twou avèg antere l ': Optimize chemen fil elektrik ak diminye itilize nan gwo pri lazè twou avèg nan entèrlayer rezonab anpile.
Rezèv Marge pou kontwòl enpedans: Verifye tolerans enpedans davans nan zouti simulation tankou Ajoute ak HFSS pou fè pou evite plizyè rivork akòz Marge konsepsyon ensifizan.
3. espesifikasyon konsepsyon estanda
Inifye gwosè pad ak espas lajè espas: diminye frekans lan nan chanjman zouti pandan pwodiksyon ak amelyore efikasite pwosesis.
DFM (Design for Manufacturability) Enspeksyon: Evite pwosesis risk inik nan wo-frekans ankadreman an davans, tankou PTFE materyèl perçage burrs, Copper FOIL Peeling, elatriye.
4, Ka pratik: sekrè a diminye depans pa 30% pou yon antrepriz ekipman sèten
Istorik: Yon antrepriz sèten bezwen devlope yon 24GHz milimèt vag rada gwo-frekans tablo, ak pri a premye pran echantiyon depase bidjè a pa 50%.
Mezi optimize:
1. Design Fen: Rogers 4350B+FR4 Hybrid Plastifye yo itilize diminye zòn nan l 'PTFE;
2. Pwosesis Fen: Solidifye paramèt lazè perçage, ogmante sede soti nan 70% a 92%;
3. Pwovizyon pou chèn bò: Siyen yon akò akizisyon anyèl ak founisè a metal fèy, diminye pri a inite pa 15%.
Rezilta: pri a nan yon sèl echantiyon pakèt te redwi pa 32%, e li te tan an sik te vin pi kout pa 20%.
