Nan pwosesis la nan miniaturization ak pèfòmans segondè nan aparèy elektwonik modèn, konsepsyon pcb ak teknoloji fabrikasyon yo toujou ap inovasyon. Pami yo,premye-lòd ak dezyèm-kòd twou avèg antereteknoloji, kòm yon mwayen kle pou amelyore dansite fil elektrik pcb ak pèfòmans elektrik, se de pli zan pli resevwa atansyon toupatou.
Twou avèg ak antere: mistè koneksyon entèn nan tablo sikwi enprime
twou avèg
Twou avèg se yon kalite -twou ki pa konplètman antre pcb la, men sèlman konekte youn nan kouch ekstèn ak enteryè pcb la. Nan tablo sikwi enprime milti-kouch, twou avèg ede diminye distans transmisyon siyal la, pi ba entèferans siyal, ak amelyore entegrite siyal la. Li jwe yon wòl enpòtan nan pwosesis miniaturizasyon aparèy elektwonik, tankou tablo sikwi enprime tankou plak mèr telefòn mobil ki mande pou itilizasyon espas segondè ak pwosesis siyal. Twou avèg yo ka reyalize koneksyon elektrik pi efikas nan espas ki limite. Ouvèti twou avèg yo anjeneral piti, anjeneral ant 0.1 -0.3mm, pou satisfè kondisyon ki nan fil elektrik wo dansite.
antere via
Twou yo antere yo konplètman sitiye nan kouch enteryè a nan pcb la, konekte diferan liy sikwi enteryè, epi yo pa ka wè dirèkteman nan sifas la nan pcb la. Twou antèman kreye chemen koneksyon elektrik ki estab nan tablo sikwi enprime milti-kouch, ki enpòtan anpil pou reyalize fonksyonalite sikwi konplèks. Nan plak mèr sèvè segondè -fen ak lòt ankadreman sikwi enprime ki mande pou pèfòmans elektrik strik ak estabilite, twou antere yo ka itilize pou konekte plizyè kouch pouvwa ak kouch siyal, asire distribisyon pouvwa ki estab ak transmisyon siyal serye. Ouverture li se relativman ti, menm jan ak twou avèg, sitou nan seri a nan 0.1 -0.3mm, anfòm tandans nan fil elektrik segondè dansite.

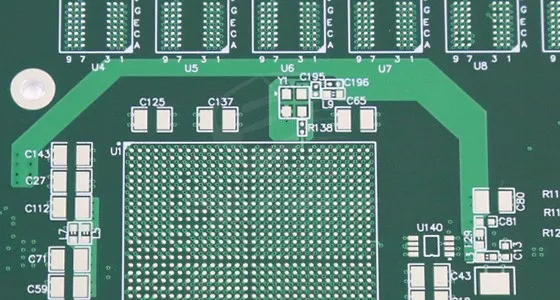

Aplikasyon twou avèg yo antere nan premye{0}òd tablo HDI yo
Premye -Komand HDI tablo a reyalize pi rafine layout sikwi ak pi wo dansite fil elektrik pa konstwi ti twou avèg ak twou antere sou sifas PCB la. Twou avèg nan premye -lòd HDI yo anjeneral dirèkteman konekte soti nan kouch ekstèn PCB a ak kouch enteryè adjasan a, ki fòme yon senp estrikti entèkonekte dansite segondè -. Nan premye - HDI lòd, ouvèti twou avèg ak twou antere pi piti, ak lajè kous la ak espas yo pi egzak, sa ki ka siyifikativman amelyore entegrasyon an ak pèfòmans elektrik nan tablo sikwi enprime. Pou egzanp, nan konsepsyon pcb kèk smartphones mitan ak ba, premye -komande tablo HDI efektivman satisfè kondisyon yo pou miniaturizasyon ak sèten pèfòmans akòz pwosesis relativman senp yo ak pri ki pi ba yo.
Amelyorasyon ak defi twou avèg antere nan tablo HDI dezyèm-
Dezyèm -tablo HDI lòd la ale pi lwen pa sèlman enkli premye-twou avèg lòd ki konekte soti nan kouch ekstèn nan ak kouch enteryè adjasan, men tou ajoute twou avèg dezyèm -lòd ki konekte soti nan kouch ekstèn nan kouch ki pi fon nan kouch entèmedyè a, osi byen ke estrikti korespondan twou antere. Entwodiksyon nan dezyèm -twou avèg lòd anpil amelyore fleksibilite nan fil elektrik pcb epi li ka satisfè kondisyon konsepsyon sikwi pi konplèks. Nan gwo-smartphones, gwo-aparèy enfòmatik pèfòmans, ak lòt pwodwi ki mande anpil itilizasyon espas pcb ak bon jan kalite transmisyon siyal, yo te lajman itilize tablo HDI dezyèm-. Sepandan, pwosesis fabrikasyon tablo HDI dezyèm -lòd la pi konplèks tou. Li mande plizyè peze ak operasyon lazè perçage. Premyèman, fè egzèsis twou yo antere nan kouch enteryè a, Lè sa a, Plastifye yo, ak Lè sa a, fè egzèsis premye ak dezyèm twou avèg yo, chak etap mete kondisyon trè wo sou presizyon pwosesis ak pèfòmans ekipman yo. Nenpòt devyasyon nan nenpòt lyen ka mennen nan pwoblèm kalite ak twou yo, tankou brutality miray twou san kalifye, kouch metalizasyon discontinuous, elatriye, kidonk afekte pèfòmans elektrik la ak fyab nan pcb la.
Konsiderasyon kle nan konsepsyon ak pwodiksyon
Nan konsepsyon pcb nan premye -lòd ak dezyèm-lòd twou avèg antere l ', plizyè faktè bezwen yo dwe konplètman konsidere. Yo ta dwe detèmine konsepsyon ouvèti ak gwosè pad ki baze sou kondisyon aktyèl sikwi ak kapasite pwosesis faktori tablo a. Dyamèt twou avèg se jeneralman ant 0.2mm ak 0.3mm, ak dyamèt lazè minimòm perçage ka rive nan 0.075mm. An tèm de dyamèt pad, gwosè bag soude minimòm lan se 0.15mm, ak twou avèg lazè ka menm ba ke 0.1mm. Rapò pwofondè twou avèg rekòmande a se 1:1, ak rapò ideyal la se 0.8:1 pou asire bon jan kalite a nan perçage ak metalizasyon. Teknoloji ranpli twou yo enpòtan anpil pou asire fyab koneksyon elektrik twou avèg antere yo. Anjeneral, galvanoplastie twou ranpli teknoloji yo itilize asire inifòmite ak fyab nan ranpli twou pa jisteman kontwole paramèt galvanoplastie, evite ensidan an nan vid oswa ranpli twou enkonplè. Pwosesis tretman sifas tankou depo chimik oswa OSP dirèkteman afekte fyab la soude ak fòs mekanik nan tablo sikwi enprime. Nan optimize layout, li nesesè pou fè pou evite konekte twou avèg dirèkteman nan twou avèg epi adopte konsepsyon dekole pou amelyore fyab; Twou avèg yo ta dwe kenbe lwen zòn fleksib la otank posib pou anpeche domaj pandan pwosesis koube a; Pou siyal gwo-vitès, konsepsyon twou avèg ta dwe konplètman konsidere entegrite siyal, evite refleksyon ak diafonis, redwi kantite twou avèg, ak optimize chemen fil elektrik.
Jaden aplikasyon yo ak tandans devlopman yo
Teknoloji premye-kòd ak dezyèm-kòd twou avèg antere l te lajman itilize nan divès kalite pwodwi elektwonik segondè-. Nan smartphones, li ede reyalize entegrasyon segondè nan mèr, bay espas pou entegrasyon an nan modil plis fonksyonèl; Nan ekipman kominikasyon 5G, li satisfè demann pou koneksyon ki ba pèt ak segondè fyab pou transmisyon siyal gwo -; Nan ekipman medikal, se operasyon an ki estab nan sikui presizyon asire. Avèk devlopman kontinyèl nan teknoloji elektwonik, kondisyon pèfòmans yo pou tablo sikwi enprime yo ap kontinye ogmante. Teknoloji premye-lòd ak dezyèm-lòd twou avèg antere l ap devlope tou nan direksyon pou pi gwo dansite, pi piti ouvèti, ak estrikti ki pi konplèks.
