Nan mond lan konplèks nan aparèy elektwonik, pcb se sant kle ki konekte divès eleman elektwonik. La4-kouch pcb sikwi tablo, ak konsepsyon kouch rezonab li yo, te jwenn yon balans ekselan ant pri ak pèfòmans, epi li se lajman ki itilize nan anpil jaden tankou elektwonik konsomatè, kontwòl endistriyèl, ak elektwonik otomobil.
nivo siperyè
Nan nivo anwo a, kòm "potè fasad la" nan tablo sikwi pcb 4-kouch la, li antreprann anpil responsablite enpòtan. Soti nan pèspektiv nan Layout eleman, li se kouch nan plasman prensipal pou yon gwo kantite eleman elektwonik. Nan pcb 4-kouch nan smartphones, eleman kle tankou processeur, chips memwa, ak modil RF yo souvan mete deyò isit la. Kouch sa a mande pou planifikasyon ak anpil atansyon nan kote eleman yo asire chemen transmisyon siyal ki pi kout la, diminye entèferans siyal, ak amelyore pèfòmans jeneral elektrik. An tèm de transmisyon siyal, kouch nan tèt ki responsab pou trete yon gwo kantitegwo-frekansak siyal gwo-vitès. Pa egzanp, nan gwo -sikwi koòdone transmisyon done vitès, liy ki anlè-nivo yo bezwen gen bon karakteristik elektrik tankou enpedans ki ba ak pèt ki ba pou asire transmisyon done ki estab ak rapid, evite distòsyon oswa pèt siyal. An menm tan an, konsepsyon sikwi an tèt -nivo tou bezwen konsidere pwoblèm konpatibilite elektwomayetik, redwi enpak entèferans elektwomayetik ki te pwodwi pa tèt li sou lòt sikui atravè metòd fil elektrik rezonab ak mezi pwoteksyon, ak amelyore kapasite nan reziste entèferans elektwomayetik ekstèn.
kouch anba
Kouch anba a tou jwe yon wòl iranplasabl nan tablo sikwi pcb 4 -. Li konplete kouch anwo a ak ansanm konstwi yon sistèm koneksyon sikwi konplè. Se kouch anba a tou itilize pou enstalasyon eleman, espesyalman pou konpozan ki gen gwo volim, pwa lou, oswa ki mande konsepsyon espesyal dissipation chalè. Enstale yo nan kouch anba a ede optimize Layout an jeneral ak efè dissipation chalè nan pcb la. Nan kèk gwo -modil pouvwa pouvwa, eleman ki enpòtan yo enstale nan kouch anba a, ki fè li pi pratik enstale ak layout koule chalè a. Soti nan pèspektiv nan koneksyon liy, kouch anba a pote responsablite nan koneksyon konplemantè ak liy yo kouch tèt. Apre w fin ranpli transmisyon pasyèl nan kouch anwo a, anpil liy siyal kontinye transmèt atravè vias nan kouch anba a, fòme yon chemen siyal konplè. Nan koneksyon konplèks nan sikui milti-kouch, planifikasyon rezonab nan sikui yo kache ka efektivman diminye travèse siyal ak entèferans, asire presizyon ak estabilite nan transmisyon siyal. Menm jan an tou, pèfòmans elektrik strik ak estanda EMC yo dwe swiv nan desen an nan sikui ki kache yo asire operasyon an serye nan PCB a tout antye nan anviwònman elektwomayetik konplèks.
Kouch pouvwa
Kouch pouvwa a se "enèji mwaye" nan 4 -kouch PCB sikwi tablo a, bay ekipman pou pouvwa ki estab ak serye pou tout sistèm sikwi a. Kouch pouvwa a anjeneral fèt kòm yon gwo -kouch papye kwiv, ki gen fonksyon prensipal se transmèt enèji elektrik avèk efikasite. Pandan operasyon an nan aparèy elektwonik, diferan konpozan elektwonik mande pou sipò ekipman pou pouvwa nan nivo vòltaj diferan. Kouch pouvwa a ka byen distribye enèji elektrik ki soti nan koòdone opinyon pouvwa a nan chak peny eleman ki mande pou ekipman pou pouvwa atravè segmentasyon rezonab ak fil elektrik. Pou egzanp, nan PCB 4-kouch nan yon mèr òdinatè, kouch pouvwa a bay vòltaj ki apwopriye a diferan konpozan tankou CPU a, kat grafik, ak memwa satisfè bezwen respektif k ap travay yo. Foil kòb kwiv mete nan gwo zòn nan kouch pouvwa a pa sèlman diminye rezistans a pandan transmisyon pouvwa a, diminye pèt enèji ak jenerasyon chalè, men tou, jwe yon sèten wòl pwoteksyon, diminye entèferans nan siyal pouvwa sou lòt kouch siyal. An menm tan an, konsepsyon izolasyon ant kouch pouvwa a ak lòt kouch enpòtan anpil pou asire ke pa gen okenn pwoblèm sekirite tankou flit anba vòltaj segondè ak kondisyon segondè aktyèl k ap travay, ak garanti sekirite elektrik la ak operasyon ki estab nan tout PCB la.
Kouch tè
Kouch tè a ka konsidere kòm "pwòn ki estab" nan yon tablo sikwi pcb 4 -kouch epi li jwe yon wòl enpòtan nan sistèm sikwi a. Kouch tè a tou konpoze de yon gwo zòn nan papye kwiv, ak fonksyon prensipal li se bay yon potansyèl referans inifye pou sikwi a tout antye, se sa ki, potansyèl la tè. Pandan operasyon an nan aparèy elektwonik, aktyèl la ki te pwodwi pa chak eleman bezwen fòme yon kous nan kouch tè a. Yon bon kouch tè ka efektivman redwi rezistans tè, minimize entèferans sou chemen retounen siyal, ak amelyore entegrite siyal. Pou egzanp, nan gwo vitès sikui dijital, siyal rapid chanje ka jenere yon gwo kantite entèferans Harmony. Kouch tè a ka bay yon chemen retounen enpedans ba pou kouran entèfere sa yo, ki pèmèt yo gaye byen vit epi evite afekte lòt siyal nòmal yo. Anplis de sa, kouch tè a jwe tou yon wòl enpòtan nan pwoteksyon EMC. Li ka pwoteje enpak entèferans elektwomayetik ekstèn sou sikui entèn pcb la, pandan y ap gide radyasyon elektwomayetik ki te pwodwi andedan pcb la nan tè a, diminye polisyon elektwomayetik nan anviwònman an ki antoure. Nan kèk senaryo aplikasyon ki mande pou konpatibilite elektwomayetik trè wo, tankou ekipman medikal ak ekipman elektwonik ayewospasyal, konsepsyon ak optimize kouch tè yo patikilyèman enpòtan, dirèkteman gen rapò ak pèfòmans ak sekirite ekipman an.

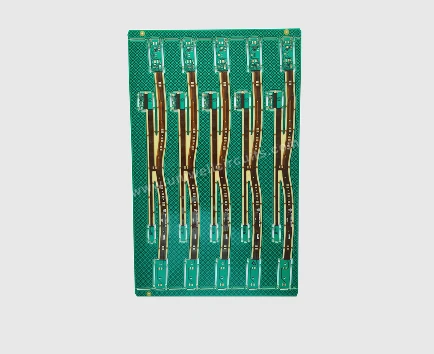

4-kouch pcb sikwi tablo segondè-frekans enprime tablo sikwi
